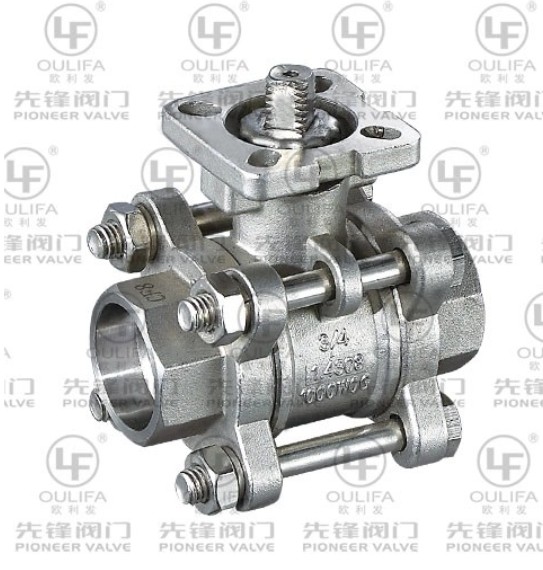

Válvula de esfera 1000PSI PQ6C1F

A válvula esférica 1000PSI PQ6C1F é uma série de válvulas esféricas de um quarto de volta de alta pressão produzida pela Pioneer Valve para serviço liga/desliga e controle de direção de fluxo em tubulações industriais. A série abrange os modelos PQ11F, PQ21F, PQ61F, PQ6C1F e PQ81F, combinando corpos fundidos, uma haste à prova de explosão e uma plataforma de montagem direta ISO 5211. A válvula pode ser instalada em tubulações horizontais ou verticais e pode ser convertida para atuação pneumática ou elétrica. Conexões de extremidade roscadas, soldadas e com três braçadeiras estão disponíveis para combinar com os sistemas de tubulação existentes. Os meios típicos incluem água, solventes, ácidos, gás natural e oxigênio.

Princípio de funcionamento da válvula esfera 1000PSI PQ6C1F

A série PQ6C1F usa um design de esfera flutuante. Uma esfera com furo cilíndrico é mantida entre duas sedes dentro do corpo da válvula. Quando a alavanca ou atuador gira a haste, a esfera gira 90 graus. Na posição aberta, o furo se alinha com a tubulação e o meio flui com baixa resistência. Na posição fechada, o furo é perpendicular ao caminho do fluxo e a face esférica é pressionada contra a sede a jusante pela pressão da linha para desligar o meio. A operação de um quarto de volta torna a válvula rápida para abrir e fechar, e o caminho de fluxo de passagem total mantém baixa a queda de pressão. Para tarefas de estrangulamento ou balanceamento, a esfera com porta em V opcional fornece uma característica de fluxo moldada.

Vantagens e recursos da válvula esfera 1000PSI PQ6C1F

Corpo de fundição de investimento. Os materiais do corpo WCB, CF8, CF8M ou CF3M fornecem uma estrutura densa e uniforme, adequada para serviços de pressão e precisão dimensional repetível.

Haste à prova de explosão. A haste é retida dentro do corpo, evitando a ejeção da haste sob pressão da linha para uma operação mais segura.

Plataforma de montagem direta ISO 5211. A almofada superior padronizada permite a montagem direta de atuadores pneumáticos ou elétricos sem suportes adicionais, o que simplifica projetos de automação para compradores empresariais.

Opções de assento e acabamento. Os materiais de vedação da sede incluem PTFE, PPL, RTFE e PEEK para cobrir diferentes requisitos de temperatura e compatibilidade química; os materiais de acabamento incluem aço inoxidável 304, 316 e 316L.

Complementos opcionais. Dispositivos antiestáticos para meios inflamáveis, ajuste de porta V para controle de fluxo e alças de travamento para posicionamento seguro podem ser especificados.

Inspeção e teste. Cada válvula é inspecionada e testada de acordo com GB/T 26480, API 598, JIS B2003 e DIN 3230 antes da entrega.

Aplicações da válvula esfera 1000PSI PQ6C1F

A válvula esfera 1000PSI é adequada para serviços de água, solventes, ácidos, gás natural e oxigênio, e é regularmente especificada em tubulações de processos químicos, biofarmacêuticos, construção naval, revestimentos, óleos e gorduras, fabricação de cerveja, tratamento de água e sistemas HVAC. Como a válvula opera em tubulações horizontais e verticais, as equipes de engenharia podem simplificar o planejamento do layout. Extremidades roscadas (G, NPT, BSPT, BSPP, DIN2999 e ISO228), extremidades soldadas e extremidades tri-clamp permitem que a mesma família de válvulas seja combinada com sistemas de tubulação metálica ou sanitária, o que reduz o número de tipos de válvulas que uma planta precisa armazenar.

Por que escolher a Pioneer Valve para a válvula esférica 1000PSI PQ6C1F

A Pioneer Valve fabrica a série de válvulas esféricas 1000PSI em Wenzhou, China, com design conforme GB/T 12237, ASME B16.34, JIS B2071 e DIN 3357. Os clientes corporativos recebem rastreabilidade total do material e resultados de inspeção documentados. A série pode ser fornecida como produtos padrão ou adaptada às necessidades do cliente, incluindo design personalizado de acordo com a lista de recursos de design. A equipe técnica da Pioneer oferece suporte à seleção de especificações com base na pressão de trabalho, temperatura, meio e método de conexão, e confirma a data de entrega, condições fiscais, método de pagamento e requisitos especiais antes da confirmação do pedido. O contato direto por meio da linha direta do departamento de marketing ou do e-mail corporativo mantém o processo de consulta transparente para clientes industriais.

Perguntas frequentes sobre a válvula esfera 1000PSI PQ6C1F

O que significa a classificação de 1000 PSI para esta válvula de esfera?

1000PSI refere-se à pressão nominal de trabalho da série, marcada como 1000 WOG no corpo da válvula. Indica que a válvula está classificada para serviço de água, óleo e gás a 1000 psi dentro da faixa de diâmetro nominal NPS 1/2 pol. a NPS 4 pol. (DN15 a DN100).

Quais modelos e tipos de conexão estão disponíveis na série PQ6C1F?

A série inclui os modelos PQ11F e PQ21F com extremidades roscadas, PQ61F e PQ6C1F com extremidades soldadas e PQ81F com extremidades tri-clamp. Os formatos de rosca incluem G, NPT, BSPT, BSPP, DIN2999 e ISO228.

Esta válvula de esfera pode ser automatizada?

Sim. A plataforma de montagem direta ISO 5211 aceita atuadores pneumáticos ou elétricos, e as opções de dispositivos de operação padrão são manopla, sinal, atuador pneumático e elétrico. A mesma válvula pode, portanto, ser fornecida como válvula manual ou como válvula automatizada para controle remoto.

Quais materiais de assento e acabamento podem ser especificados?

Os materiais de vedação da sede incluem PTFE, PPL, RTFE e PEEK, enquanto os materiais de acabamento incluem aço inoxidável 304, 316 e 316L. Os materiais do corpo cobrem WCB, CF8, CF8M e CF3M. A seleção depende do meio, da temperatura e do desempenho de vedação necessário.

Quais padrões de projeto e inspeção se aplicam?

A válvula foi projetada de acordo com GB/T 12237, ASME B16.34, JIS B2071 e DIN 3357, com dimensões de conexão face a face e final de acordo com os padrões listados na tabela de especificações. A inspeção e os testes seguem GB/T 26480, API 598, JIS B2003 e DIN 3230.
