Descrição do produto

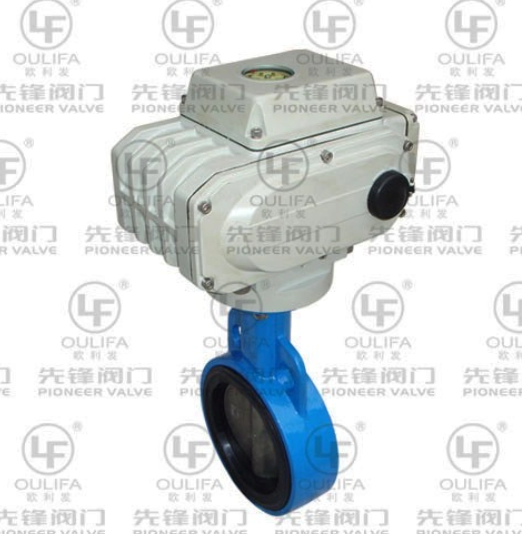

A Válvula Borboleta Elétrica D971X é a configuração de acionamento elétrico da série de válvulas borboleta tipo wafer D71X da Pioneer Valve. Ele combina um corpo wafer compacto com um atuador elétrico para ligar/desligar remotamente e regulação de fluxo em tubulações industriais. Com estrutura simples, tamanho pequeno e peso leve, a válvula proporciona bom controle de fluxo enquanto economiza espaço de instalação. Ele pode ser fornecido nos tipos wafer ou lug e com opções de vedação macia ou vedação metálica, cobrindo diâmetros nominais de NPS 2 pol. a NPS 32 pol. (DN50 a DN800) e pressões operacionais de 1,0 MPa a 2,5 MPa. A versão com acionamento elétrico é adequada para plantas que desejam reduzir a operação manual, limitar a exposição do operador e integrar o controle de válvulas em sistemas supervisórios. O design segue GB/T 12238, API 609 e JIS B2071.
Tipo de produto | Válvula borboleta tipo wafer |
|---|---|
Modo | D71X |
Diâmetro nominal | NPS2"~NPS32"(DN50~DN800) |
Pressão operacional | 1,0 ~ 2,5 MPa |
Material do Corpo | Ferro Fundido, Aço Carbono, Aço Inoxidável |
Material de acabamento | 304.316.316L |
Material de vedação do assento | NBR, EPDM, PTFE etc. |
Extremidade de conexão | Wafer |
Padrão de projeto | GB/T 12238, API 609, JIS B2071 |
Frente a frente | GB/T 12221, ASME B16.10, JIS B2002 |
Terminar conexão | GB/T 9113, ASME B16.5, JIS B2211 |
Inspeção e teste | GB/T 26480, API 598, JIS B2003 |
Dispositivo de operação | Alça, engrenagem helicoidal, sinal, atuador pneumático e elétrico |
Dentro do corpo do wafer, um disco é montado em uma haste que passa pelo corpo da válvula. O atuador elétrico gira a haste, girando o disco em até 90 graus. Quando o disco está paralelo à direção do fluxo, a válvula está totalmente aberta e a perda de pressão através da válvula é baixa. Quando o disco está perpendicular ao fluxo, a válvula é fechada e a borda do disco pressiona contra a sede para um fechamento hermético. As posições intermediárias do disco permitem que a válvula estrangule o fluxo. O atuador fornece indicação de posição e pode ser conectado para controle remoto, para que os operadores possam abrir, fechar ou regular a válvula a partir de uma sala de controle ou de um sistema automatizado. O feedback de posição também oferece suporte ao monitoramento de status e ao planejamento de manutenção programada.
Simples, compacto e leve. A configuração wafer cabe entre dois flanges e reduz o custo de material e instalação para usuários comerciais.
Bom controle de fluxo. O disco de um quarto de volta permite operação rápida e taxas de fluxo ajustáveis para flexibilidade do processo.
Ampla seleção de materiais. Os materiais do corpo incluem ferro fundido, aço carbono e aço inoxidável; os materiais de acabamento incluem 304, 316 e 316L; os materiais de vedação da sede incluem NBR, EPDM e PTFE, cobrindo água limpa, meios abrasivos e serviços químicos.
Flexibilidade de atuação. A série pode ser equipada com manopla, engrenagem helicoidal, sinalização, atuador pneumático ou elétrico, de modo que a mesma família de válvulas abrange sistemas manuais e automatizados.
Verificação. As válvulas são inspecionadas e testadas de acordo com GB/T 26480, API 598 e JIS B2003.
A válvula borboleta wafer acionada elétrica é amplamente utilizada nas indústrias de medicina, tintas, proteção ambiental, refrigeração, óleos e gorduras, fabricação de cerveja, fabricação de papel, bioquímica, produtos químicos diários, alimentos e bebidas e tratamento de água. O atuador elétrico é adequado para aplicações onde as válvulas são instaladas em posições remotas, elevadas ou de difícil acesso, ou onde as válvulas devem ser operadas como parte de um processo automatizado. As versões com vedação macia fornecem vedação hermética para água e meios em geral, enquanto as opções de materiais permitem especificações que correspondam à temperatura do processo e à compatibilidade química.
A Pioneer Valve é um fabricante de válvulas borboleta wafer que fornece aos clientes industriais válvulas projetadas de acordo com GB/T 12238, API 609 e JIS B2071, com dimensões face a face de acordo com GB/T 12221, ASME B16.10 e JIS B2002. Os compradores empresariais podem solicitar válvulas construídas de acordo com sua pressão de trabalho, temperatura, meio e método de conexão, e receber documentação dos resultados da inspeção antes do envio. A fábrica fornece suporte técnico desde a seleção das especificações até o serviço pós-venda, e os termos do pedido, como data de entrega, impostos e forma de pagamento, são confirmados por escrito antes da produção. Isto faz da Pioneer um canal de fornecimento direto e rastreável para clientes empresariais.
D71X é o modelo de válvula borboleta tipo wafer básico; a designação D971X refere-se à mesma série equipada com atuador elétrico. Ambos compartilham o design do corpo wafer, enquanto o D971X adiciona operação elétrica para controle remoto.
Os materiais de vedação da sede incluem NBR, EPDM e PTFE. As sedes de EPDM são comumente selecionadas para serviços com água e produtos químicos suaves, NBR para óleos e combustíveis e PTFE para temperaturas mais altas ou requisitos químicos mais fortes. Os materiais de acabamento incluem 304, 316 e 316L.
Sim. Além do serviço liga/desliga, o atuador elétrico pode posicionar o disco em ângulos intermediários para estrangulamento do fluxo. Para um controle preciso, a combinação de atuador e válvula deve ser especificada com o torque e a frequência de operação necessários.
O design segue GB/T 12238, API 609 e JIS B2071. As dimensões face a face seguem GB/T 12221, ASME B16.10 e JIS B2002; as conexões finais seguem GB/T 9113, ASME B16.5 e JIS B2211. A inspeção e os testes seguem GB/T 26480, API 598 e JIS B2003.
Os clientes são solicitados a fornecer pressão de trabalho, temperatura, meio, método de conexão e outros parâmetros detalhados para que o material correto do corpo, material da sede e tamanho do atuador possam ser selecionados. A data de entrega, as condições fiscais, a forma de pagamento e os requisitos especiais são confirmados antes da confirmação do pedido.
