| Quantidade: | |
|---|---|
Descrição
Escopo de aplicação | 105~6,7×10 -5Pa（GI/GIQ/GIDSérie） |
|---|---|
Taxa de vazamento da válvula | ≤1,3×10 -5Pa.L/S |
Temperatura média | -25~+80ºC (NBR) -30~+150ºC (Viton) |
Status de instalação | Qualquer |
Ângulo de abertura e fechamento (manual) | 0~90° (Série GI) |
Pressão de Ar (Atuador Pneumático) | 0,4 ~ 0,6 MPa (série GIQ) |
Tempo de operação (Atuador Elétrico) | 10s、20s、30s (Série GID) |
Fonte de energia | Geralmente: AC220V/50HZ Opcional: AC110V、DC24V |
Corpo、Disco、Haste | Aço Carbono、Aço Inoxidável |
Selo | NBR、Viton |

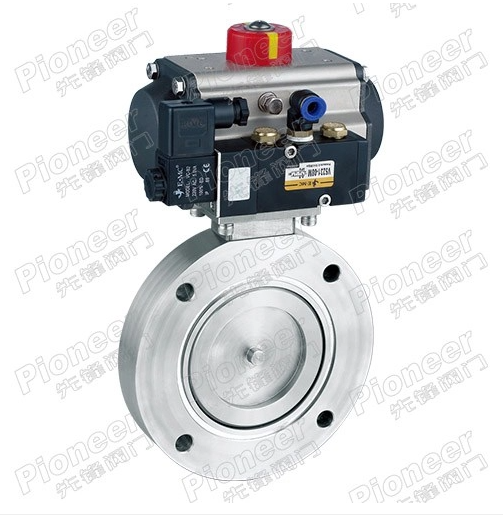

Nossa válvula borboleta pneumática de alto vácuo da série GIQ é um dispositivo de controle de fluxo especializado projetado exclusivamente para abrir, fechar e regular o fluxo de ar a vácuo em sistemas de vácuo industriais. Projetada para uso com ar e gases não corrosivos, esta válvula oferece controle liga/desliga confiável e de alta velocidade com condutividade de fluxo excepcional, tornando-a a escolha ideal para gerenciamento automatizado de processos de vácuo.
O princípio de funcionamento desta válvula borboleta pneumática a vácuo depende de um membro de fechamento de disco projetado com precisão, girado de 0 a 90 graus através da haste da válvula para abrir ou fechar o caminho do fluxo. A válvula é acionada por ar comprimido, com um dispositivo eletromagnético integrado que redireciona o fluxo de ar para controlar a rotação do atuador pneumático, que por sua vez aciona o disco da válvula para a posição totalmente aberta ou totalmente fechada. O atuador está disponível em configurações de retorno por mola de ação dupla ou de ação simples e pode ser emparelhado com um posicionador inteligente para aceitar sinais de controle externos para controle modulado preciso do fluxo de ar a vácuo. Válvulas solenóides opcionais e indicadores de posição podem ser adicionados para permitir operação remota totalmente automatizada e monitoramento de status em tempo real.
O atuador pneumático integrado oferece ciclos de abertura e fechamento rápidos e repetíveis, com opções de configuração flexíveis para atender às necessidades do seu processo. Os atuadores de dupla ação fornecem torque consistente para aplicações de alto ciclo, enquanto os atuadores de retorno por mola de ação simples garantem uma operação à prova de falhas em caso de perda de suprimento de ar. Posicionadores inteligentes opcionais permitem controle modulante preciso, adaptando-se aos requisitos variáveis do processo de vácuo.
Com uma taxa de vazamento máxima de ≤1,3 ×10⁻⁵ Pa·L/S, esta válvula borboleta pneumática de alto vácuo oferece fechamento estanque a bolhas que atende aos rigorosos requisitos de desempenho de sistemas de alto vácuo, evitando a entrada de ar e mantendo níveis de vácuo consistentes para processos críticos.
O corpo, o disco e a haste da válvula estão disponíveis em aço carbono e aço inoxidável, com opções de materiais de vedação, incluindo NBR e Viton, para atender às suas necessidades de temperatura e compatibilidade de meio. A construção robusta garante longa vida útil mesmo em operação industrial contínua, com requisitos mínimos de manutenção.
A válvula suporta instalação em qualquer orientação, com um tamanho compacto que se adapta perfeitamente a layouts de tubulação de vácuo com espaço limitado. Uma ampla gama de acessórios opcionais permite personalização total para integração com seus sistemas de controle de processo existentes, sem necessidade de modificações extensas.
Esta válvula borboleta pneumática de alto vácuo para gás não corrosivo é amplamente utilizada em sistemas de vácuo industrial em vários setores, incluindo fabricação de fornos a vácuo, equipamentos de revestimento a vácuo, produção de componentes eletrônicos, sistemas de tratamento de gás de proteção ambiental, manuseio de ar industrial, processamento de gás químico, máquinas de embalagem e sistemas de tubulação de vácuo industrial em geral. É a escolha preferida para aplicações que exigem controle automatizado e confiável do fluxo de ar a vácuo, como processamento de vácuo em lote, sistemas de secagem a vácuo e sistemas de recuperação de gás em circuito fechado.
A Pioneer Valve é um fabricante confiável de válvulas de vácuo de alto desempenho, com décadas de experiência no fornecimento de soluções personalizadas de controle de vácuo para equipes de engenharia industrial e fabricantes de equipamentos em todo o mundo. Oferecemos suporte completo de ponta a ponta, desde consultoria técnica pré-venda para ajudá-lo a especificar a configuração de válvula perfeita para seu sistema de vácuo, até integração de acessórios personalizados e suporte técnico pós-venda. Cada válvula passa por rigorosos testes de desempenho de vácuo e pressão antes do envio para garantir uma operação consistente e confiável em campo, com prazos de entrega flexíveis, recursos de fabricação personalizados e suporte global ágil para atender aos cronogramas do projeto e às necessidades operacionais.
Esta válvula foi projetada especificamente para uso com ar e gases não corrosivos, tornando-a ideal para sistemas de vácuo industriais e aplicações de manuseio de gás.
O atuador pneumático requer uma pressão de ar de alimentação de 0,4 a 0,6 MPa para operação padrão, compatível com a maioria dos sistemas industriais de ar comprimido.
Sim, quando combinada com um posicionador inteligente opcional, esta válvula borboleta pneumática a vácuo pode suportar controle modulante preciso do fluxo de ar a vácuo, além da operação liga/desliga padrão.
A válvula está disponível com atuadores pneumáticos de dupla ação e atuadores de retorno por mola de ação simples para operação à prova de falhas, com opções personalizáveis para atender aos requisitos de segurança do seu processo.
