No mundo das válvulas industriais, válvulas globais e válvulas de bola se destacam como dois dos tipos mais usados. Eles desempenham papéis cruciais na regulação do fluxo de fluidos em várias aplicações, desde sistemas de encanamento domésticos até processos industriais complexos. Compreender as diferenças entre esses dois tipos de válvulas é essencial para engenheiros, técnicos e profissionais do setor que pretendem otimizar o desempenho do sistema e garantir a segurança operacional.
Este artigo investiga profundamente o design, os princípios operacionais, as vantagens e as limitações das válvulas globais e das válvulas de bola. Ao comparar suas funcionalidades, pretendemos fornecer uma análise abrangente que auxilie na seleção do tipo de válvula apropriado para aplicações específicas. Através de exploração e comparação detalhadas, descobriremos como cada tipo de válvula afeta os requisitos de controle de fluidos, eficiência do sistema e manutenção.
As válvulas globais são válvulas de movimento lineares caracterizadas por sua forma esférica do corpo e defletor interno que divide o interior da válvula. O disco da válvula, que se move perpendicularmente ao assento, regula o fluxo do fluido. Esse movimento permite controle preciso, tornando as válvulas globais ideais para aplicações de limitação. O corpo da válvula vem em várias configurações, incluindo projetos de estilo T, ângulo e padrão Y, cada um adequado para requisitos de fluxo específicos.
O mecanismo operacional de uma válvula globo envolve o movimento do disco longe do assento, permitindo que o fluido flua proporcionalmente para a abertura da válvula. Esse design oferece excelente capacidade de limitação, permitindo a regulação precisa do fluxo. A direção do fluxo nas válvulas globais é normalmente indicada para garantir o desempenho ideal e impedir problemas como desgaste prematuro ou martelo de água.
Capacidades de limitação superior para controle preciso do fluxo.
Boas características de fechamento devido ao movimento perpendicular do disco no assento.
A versatilidade no design permite várias configurações adequadas para diferentes aplicações.
Fácil manutenção, pois o assento e o disco estão acessíveis a partir da parte superior da válvula.
Apesar de suas vantagens, as válvulas globais têm certas limitações. O caminho de fluxo tortuoso resulta em quedas de pressão mais altas em comparação com outros tipos de válvulas. Essa perda de pressão pode afetar a eficiência do sistema, especialmente em aplicações de alto fluxo. Além disso, as válvulas globais exigem mais força para operar devido ao aumento da resistência ao fluido, necessitando de atuadores robustos para tamanhos maiores.

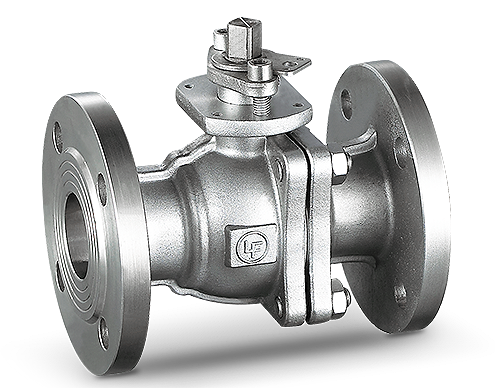

As válvulas de bola apresentam um design simples, mas eficaz, compreendendo uma bola esférica com um furo no centro. A bola está posicionada entre dois assentos e girada 90 graus através de um caule conectado a um atuador ou alça. Quando o furo se alinha com a tubulação, o fluido flui livremente; Quando girado, o furo é perpendicular ao fluxo, parando efetivamente. Esta operação de quarto de volta facilita a abertura rápida e o fechamento da válvula.
A operação de uma válvula de esfera depende da rotação da bola dentro do corpo da válvula. A bola esférica, geralmente feita de metal ou plástico, tem um orifício que, quando alinhado com o tubo, permite fluir. Girar a bola em 90 graus faz com que a porção sólida da bola bloqueie o caminho do fluxo, vedando efetivamente a válvula. Esse mecanismo permite o desligamento rápido e é particularmente útil em situações de emergência que requerem isolamento imediato do fluxo de fluidos.
A operação rápida de um quarto de volta permite a rápida abertura e fechamento.
Queda de baixa pressão devido ao caminho de fluxo reto quando totalmente aberto.
Excelentes recursos de vedação fornecem desligamento confiável.
Design durável adequado para aplicações de alta pressão e alta temperatura.
Requisitos mínimos de manutenção devido à construção simples.
Embora as válvulas de bola sejam versáteis, elas não são ideais para fins de limitação. As válvulas de esferas parcialmente abertas podem fazer com que os assentos macios se corroem devido ao fluxo de alta velocidade e diferenciais de pressão. Além disso, em aplicações de chorume ou com fluidos contendo partículas, o material pode ficar preso nas cavidades ao redor da bola, levando a problemas de desgaste ou operacionais ao longo do tempo.
Quando se trata de regulamentação de fluxo, as válvulas globais superam as válvulas de bola devido às suas habilidades superiores de limpeza. O movimento linear do disco da válvula globo permite ajustes finos no fluxo, tornando -o adequado para aplicações que exigem controle preciso. Por outro lado, as válvulas de esferas são projetadas para o controle On/Off com queda de pressão mínima quando totalmente abertas, mas não são recomendadas para modulação de fluxo.
As válvulas globais inerentemente produzem quedas de pressão mais altas devido ao seu caminho de fluxo em forma de S, que altera a direção do fluido duas vezes à medida que passa pela válvula. Isso pode levar a perdas de energia no sistema. As válvulas de esfera, com o fluxo direto quando abertas, exibem queda de pressão mínima, tornando-as mais eficientes para aplicações em que a pressão é crítica.
As válvulas de esferas se destacam em aplicações que exigem abertura e fechamento rápidos devido à sua operação de trimestre. Esse recurso é essencial em situações em que é necessária parada imediata do fluxo. As válvulas globais, exigindo várias voltas para mover o disco entre as posições abertas e fechadas, são mais adequadas para aplicações onde as alterações graduais de fluxo são aceitáveis.
Ambos os tipos de válvulas oferecem mecanismos de vedação eficazes, mas as válvulas de esfera geralmente fornecem uma vedação mais apertada devido ao uso de materiais de vedação suave e ao contato de 360 graus entre a bola e os assentos. As válvulas do Globe, enquanto oferecem boas capacidades de fechamento, podem não atingir o mesmo nível de prevenção de vazamentos, especialmente em aplicações de alta pressão.
As válvulas globais são compatíveis com uma ampla gama de meios, incluindo substâncias corrosivas e fluidos de alta viscosidade, devido às suas opções robustas de design e materiais. As válvulas de esferas também são versáteis, mas podem enfrentar desafios ao manusear lamas ou mídia que contêm sólidos, pois as partículas podem se acumular nas cavidades da válvula, impedindo o desempenho.
As válvulas globais e as válvulas de bola são fabricadas usando uma variedade de materiais para atender a diferentes aplicações e mídia. Os materiais comuns incluem aço inoxidável, latão, bronze, ferro fundido e vários plásticos como PVC e CPVC. A escolha do material depende de fatores como temperatura, pressão e propriedades químicas do fluido que está sendo tratado.
A seleção de material afeta não apenas a durabilidade da válvula, mas também sua compatibilidade com o meio de fluido. Por exemplo, as válvulas de aço inoxidável oferecem resistência superior à corrosão e são adequadas para a mídia agressiva. As válvulas de plástico são leves e resistentes a uma ampla gama de produtos químicos, mas podem não suportar altas temperaturas ou pressões. A compreensão das propriedades do material é essencial para garantir o desempenho e a confiabilidade da válvula de longo prazo.
As válvulas globais são amplamente utilizadas em indústrias onde a regulamentação do fluxo é crítica. As aplicações comuns incluem:
Sistemas HVAC para controle de temperatura.
Indústria de petróleo e gás para regular os fluxos de combustível.
Plantas químicas que manipulam fluidos corrosivos ou de alta temperatura.
Usinas de energia para controle de vapor em turbinas.
Instalações de tratamento de água para dosagem precisa de produtos químicos.
As válvulas de esfera encontram uso em situações que exigem desligamento confiável e operação rápida. As aplicações típicas incluem:
Sistemas de encanamento residenciais e comerciais.
Oleodutos de petróleo e gás, especialmente para desligamento de emergência.
Indústrias farmacêuticas onde a prevenção da contaminação é crucial.
Processamento de alimentos e bebidas para controle sanitário.
Aplicações marinhas devido ao seu design robusto e resistência à corrosão.
Selecionar o tipo de válvula apropriado envolve avaliar vários fatores:
Requisitos de controle de fluxo: se o aplicativo precisa de regulação precisa do fluxo ou simplesmente conectar/desativar o controle.
Condições de pressão e temperatura: condições de operação máxima que a válvula deve suportar.
Características do fluido: viscosidade, corrosividade, presença de sólidos e nível de risco do fluido.
Velocidade operacional: a rapidez com que a válvula precisa abrir ou fechar.
Considerações de manutenção: a facilidade de atender a válvula e a disponibilidade de peças de reposição.
Espaço de instalação: restrições físicas que podem afetar o tamanho da válvula e o tipo de atuador.
O custo é sempre um fator significativo na seleção de válvulas. Embora as válvulas de bola possam ter um custo inicial mais alto, sua durabilidade e baixa manutenção as tornam econômicas ao longo do tempo. As válvulas globais, com seu design intrincado, podem exigir manutenção mais frequente, influenciando os custos operacionais a longo prazo. É essencial equilibrar as despesas iniciais com os custos do ciclo de vida para tomar uma decisão economicamente sólida.
As válvulas globais, devido aos seus complexos componentes internos, podem exigir manutenção regular para garantir o desempenho ideal. O desgaste do disco e do assento pode levar a vazamentos, necessitando de inspeção periódica e substituição de peças. No entanto, seu design de entrada superior permite fácil acesso a componentes internos sem remover a válvula do pipeline.
As válvulas de esfera têm menos peças móveis e um design mais simples, resultando em requisitos de manutenção mais baixos. Os assentos e selos são os principais componentes sujeitos a desgaste. A operação regular da válvula pode impedir o acúmulo de material e garantir a longevidade. Em muitos casos, as válvulas de esferas podem fornecer serviços confiáveis por longos períodos com atenção mínima.
Instalação adequada, operação dentro de parâmetros especificados e manutenção de rotina são essenciais para prolongar a vida útil das válvulas globais e de esferas. O uso de materiais compatíveis para os componentes da válvula e o meio de fluido reduz a corrosão e a degradação. A implementação de cronogramas de manutenção preventiva ajuda na detecção precoce de problemas, impedindo falhas inesperadas e tempo de inatividade dispendioso.
A indústria de válvulas sofreu avanços significativos na ciência dos materiais, levando ao desenvolvimento de válvulas capazes de lidar com condições mais extremas. As inovações incluem ligas de alto desempenho e compósitos que oferecem maior resistência à corrosão, taxas de força / peso mais altas e melhor tolerância à temperatura. Esses materiais estendem a aplicabilidade das válvulas de globo e bola em ambientes mais exigentes.
A tecnologia de automação revolucionou operações de válvulas, com atuadores e controles inteligentes, permitindo o gerenciamento preciso de sistemas de fluidos. As válvulas globais e de esferas agora são comumente equipadas com atuadores elétricos, pneumáticos ou hidráulicos, integrando -os em sistemas automatizados de controle de processos. Essa integração tecnológica aumenta a eficiência, a segurança e a flexibilidade em várias aplicações industriais.
Os regulamentos ambientais levaram ao desenvolvimento de projetos de válvulas que minimizam as emissões e impedem vazamentos de substâncias perigosas. Tecnologias de vedação aprimoradas e designs compatíveis com emissões fugitivas agora são padrão em muitos produtos de válvula. Esses avanços contribuem para operações mais seguras e o impacto ambiental reduzido, alinhando -se com as metas globais de sustentabilidade.
A escolha entre uma válvula globo e uma válvula de esfera depende dos requisitos específicos do aplicativo. As válvulas globais se destacam em situações que exigem controle preciso do fluxo, tornando -as ideais para aplicações de limitação, apesar de suas quedas de pressão mais altas. As válvulas de esferas oferecem operação rápida, excelentes recursos de vedação e perda mínima de pressão, tornando -as adequadas para o controle ligado/desligado em uma ampla gama de indústrias.
Compreender as diferenças, vantagens e limitações fundamentais de cada tipo de válvula é crucial para tomar decisões informadas que aprimoram o desempenho, a segurança e a relação custo-benefício do sistema. À medida que a tecnologia avança, as válvulas globais e de esferas continuam evoluindo, oferecendo uma funcionalidade aprimorada e atendendo às crescentes demandas dos processos industriais modernos.
1. As válvulas de bola podem ser usadas para limitar as aplicações?
Embora as válvulas de esferas sejam projetadas principalmente para controle liga/desliga, elas não são recomendadas para fins de limitação. As válvulas de esferas parcialmente abertas podem causar danos aos assentos devido ao fluxo de alta velocidade e podem não fornecer regulação precisa do fluxo. As válvulas globais são mais adequadas para aplicações que exigem limitação.
2. Quais fatores afetam a queda de pressão nas válvulas globais?
A queda de pressão nas válvulas globais é influenciada por seu design, que força o fluido a alterar a direção duas vezes à medida que passa pela válvula. Fatores como tamanho da válvula, vazão, viscosidade do fluido e o grau de abertura da válvula também afetam a queda de pressão geral no sistema.
3. Como as escolhas materiais afetam o desempenho da válvula?
A seleção do material é crítica para o desempenho da válvula, pois determina a capacidade da válvula de suportar pressão, temperatura e exposição química. O uso de materiais compatíveis com o meio de fluido impede a corrosão e a degradação, garantindo a longevidade e a operação confiável da válvula.
4. As válvulas de bola são adequadas para aplicações de alta temperatura?
As válvulas de esferas podem ser usadas em aplicações de alta temperatura se forem construídas com materiais apropriados, como metais capazes de suportar temperaturas elevadas. Os assentos de metal podem substituir os assentos macios para lidar com temperaturas mais altas, embora isso possa afetar o desempenho de vedação.
5. Quais são os requisitos de manutenção para válvulas globais?
As válvulas globais requerem manutenção regular devido aos seus componentes internos mais complexos. As inspeções de rotina devem se concentrar no disco e no assento para sinais de desgaste ou danos. Os projetos de entrada superior facilitam a manutenção mais fácil, permitindo o acesso a peças internas sem remover a válvula do pipeline.
6. Como a automação aprimora a operação da válvula?
A automação adiciona precisão e eficiência à operação da válvula através do uso de atuadores e sistemas de controle. Permite operação remota, monitoramento em tempo real e integração em sistemas automatizados de controle de processos, melhorando a segurança e reduzindo o potencial de erro humano.
7. Por que a seleção de válvulas é importante no design do sistema?
A seleção do tipo de válvula correta é crucial para a eficiência do sistema, a segurança e a longevidade. A válvula certa garante o controle adequado do fluxo, minimiza as perdas de energia, reduz os custos de manutenção e evita problemas operacionais. A consideração cuidadosa dos requisitos específicos do aplicativo leva ao desempenho otimizado do sistema.
