O manuseio de materiais altamente viscosos apresenta uma dura realidade operacional para engenheiros de processo. Substâncias em movimento como betume, enxofre fundido, polímeros ou chocolate requerem uma manutenção rigorosa da temperatura. Sem calor constante, você enfrenta rápida solidificação do meio, bloqueios de linha devastadores e falhas catastróficas na bomba. Os componentes isolados padrão simplesmente falham nessas aplicações intensas de alta viscosidade. O isolamento passivo apenas retarda a perda de calor ao longo do tempo. A transferência ativa de calor é estritamente necessária para manter esses fluidos pesados movendo-se suavemente pela tubulação.
Os profissionais da indústria confiam fortemente nas válvulas esféricas com revestimento de aquecimento como a solução definitiva para manter a dinâmica ideal dos fluidos. Essas unidades especializadas injetam ativamente energia térmica diretamente no caminho do fluxo. Neste guia, exploraremos exatamente como você pode avaliar vários designs de jaquetas. Você também aprenderá como combinar meios de aquecimento com seu processo específico e selecionar parceiros de fabricação altamente capacitados.
Função primária: As válvulas esféricas com camisa de aquecimento utilizam um invólucro externo secundário para circular vapor, óleo térmico ou água quente, evitando a cristalização do meio durante o transporte.
Foco da avaliação: O sucesso depende da adequação do meio de aquecimento ao projeto da camisa (total ou parcial) e da garantia de caminhos de fluxo completos para eliminar quedas de pressão.
Prioridade de fornecimento: A seleção de um fabricante de válvula esfera OEM requer a verificação da rastreabilidade do material (MTRs), conformidade com testes de pressão (API 598) e capacidades de integração do atuador.
Mitigação de riscos: A instalação adequada requer levar em conta a expansão térmica e isolar os atuadores elétricos ou pneumáticos da zona de alta temperatura da válvula.
Fluidos viscosos resistem fundamentalmente ao fluxo. Quando as temperaturas caem abaixo de um limite crítico, substâncias como o enxofre fundido ou o asfalto passam rapidamente de fluido para sólido. Esta cristalização cria emergências operacionais imediatas e graves. As instalações enfrentam interrupções inesperadas do sistema, forçando a parada total das linhas de produção. A mídia solidificada também cria imensos bloqueios de pressão interna. Esses bloqueios aumentam drasticamente os riscos de ruptura de tubos, colocando em risco o pessoal da planta e os equipamentos adjacentes.
O trabalho de limpeza manual necessário para remediar uma linha bloqueada é extenso e perigoso. As equipes de manutenção devem desmontar fisicamente as seções da tubulação. Eles costumam usar maçaricos ou solventes químicos perigosos para limpar o acúmulo cristalizado. As válvulas padrão cobertas por isolamento passivo de fibra de vidro não podem evitar este cenário. O isolamento passivo depende do calor inicial do fluido. Em tubulações longas, a energia térmica escapa inevitavelmente. O fluido perde a viscosidade cinemática necessária.
A injeção de calor ativa resolve esse problema. Uma válvula encamisada fornece transferência contínua de energia térmica diretamente para o corpo da válvula. Esta fonte externa de calor garante que o meio permaneça fluido, independentemente das condições ambientais ou interrupções intermitentes do fluxo.
Uma implementação bem-sucedida atende a três critérios de desempenho específicos:
Zero Pontos Frios: O corpo da válvula mantém um perfil de temperatura uniforme, eliminando completamente zonas de congelamento localizadas perto das sedes ou da haste.
Taxas de fluxo estáveis: A viscosidade do meio permanece perfeitamente constante, permitindo que as bombas a jusante operem de forma eficiente, sem surtos ou cavitação.
Integração perfeita: A unidade encamisada se conecta diretamente à infraestrutura de aquecimento existente da planta, utilizando circuitos de vapor disponíveis ou coletores de óleo térmico com segurança.
Os engenheiros devem combinar cuidadosamente o meio de aquecimento com os requisitos específicos do processo. O método de aquecimento errado pode degradar meios sensíveis ou criar riscos de segurança desnecessários.
O vapor continua sendo o meio de aquecimento dominante em aplicações petroquímicas e industriais pesadas. As instalações utilizam intensamente o vapor porque ele proporciona uma extraordinária transferência de calor latente. Quando o vapor condensa dentro da camisa, ele libera rapidamente grandes quantidades de energia térmica no corpo da válvula.
Melhor para: Refinarias, plantas de processamento químico e unidades de recuperação de enxofre.
Prós: Oferece ciclos de aquecimento rápidos e utiliza a infraestrutura de caldeira existente. Supera rapidamente quedas repentinas de temperatura.
Contras: Exige gerenciamento robusto de pressão. O acúmulo de condensado requer manutenção contínua do purgador de vapor. A operação inadequada do purgador leva ao golpe de aríete, danificando gravemente a camisa.
Algumas aplicações requerem temperaturas extremamente altas, mas não podem tolerar altas pressões do sistema. O óleo térmico (óleo quente) oferece a solução ideal. Ao contrário do vapor, o óleo térmico não se transforma em vapor. Ele circula como um líquido quente, transferindo calor sensível uniformemente pelo corpo da válvula.
Melhor para: Terminais de carregamento de asfalto, fabricação especializada de resinas e linhas de extrusão de polímeros.
Prós: Oferece controle de temperatura altamente estável. Opera em pressões muito baixas, reduzindo significativamente o estresse mecânico nas soldas da camisa.
Contras: Requer um sistema de bombeamento dedicado em circuito fechado. Vazamentos de fluidos representam riscos ambientais e de incêndio, exigindo tecnologias de vedação especializadas.
Quando as instalações não possuem caldeiras centrais ou aquecedores de fluido térmico, as camisas de aquecimento elétrico fornecem controle localizado. Essas unidades utilizam elementos de aquecimento internos ou cabos externos de rastreamento térmico encapsulados em um invólucro especializado.
Melhor para: Processamento de alimentos e bebidas, fabricação de chocolate ou estações de bombeamento remotas isoladas.
Prós: Oferece precisão excepcional e operação limpa. Os operadores podem definir pontos de ajuste exatos de temperatura sem esforço.
Contras: Geralmente envolve custos operacionais de eletricidade mais elevados. Ambientes perigosos exigem conformidade mais rigorosa à prova de explosão (ATEX), complicando significativamente o projeto elétrico.
Meio de aquecimento | Mecanismo de transferência de calor | Perfil de pressão | Foco de Manutenção Primária |
|---|---|---|---|
Vapor | Calor latente (condensação) | Alto (aumenta com a temperatura) | Funcionalidade de purgador de vapor, drenagem de condensado |
Óleo Térmico | Calor sensível (fluxo de líquido) | Baixa (pressão de circulação da bomba) | Degradação de fluidos, prevenção de vazamentos nas juntas |
Elétrico | Aquecimento resistivo | Nenhum (atmosférico) | Integridade do elemento, segurança de contato elétrico |

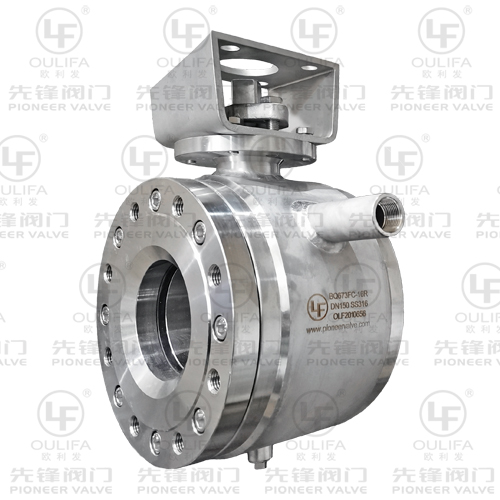

A especificação desses componentes altamente especializados exige uma supervisão cuidadosa da engenharia. As métricas padrão da válvula não capturam totalmente a complexidade do manuseio do fluido térmico. Você deve avaliar a geometria física e a ciência dos materiais por trás da própria jaqueta.
Os compradores devem primeiro determinar a cobertura necessária da jaqueta. Uma jaqueta parcial cobre apenas o segmento central do corpo. Fornece calor adequado para fluidos levemente viscosos operando em climas moderados. Entretanto, mídia altamente sensível requer um design de capa completa. As jaquetas completas estendem-se completamente de um flange ao flange oposto. Esta cobertura abrangente envolve todo o caminho do fluxo, eliminando riscos de congelamento nos pontos críticos de conexão da tubulação.
As aplicações viscosas favorecem fortemente os projetos de portas completas. Também conhecido como passagem total, esse projeto garante que o diâmetro interno da esfera corresponda exatamente ao diâmetro interno da tubulação conectada. Válvulas de diâmetro reduzido criam gargalos artificiais. Esses gargalos aumentam o atrito do fluido, geram graves quedas de pressão e promovem o acúmulo de material atrás da bola. Um projeto de passagem total garante fluxo desobstruído, permitindo que as instalações executem pigs de limpeza de tubulações através do sistema sem remover a válvula.
Adicionar um revestimento externo de aço altera drasticamente o perfil externo da válvula. Para acomodar o volumoso revestimento, os fabricantes utilizam flanges superdimensionados. Por exemplo, um corpo de válvula interno de 2 polegadas normalmente apresenta flanges de conexão de 3 polegadas. Essa configuração superdimensionada garante que as equipes de instalação tenham espaço físico adequado para inserir ferramentas de chave padrão e apertar os parafusos do flange corretamente. A falha na especificação de flanges superdimensionados resulta em cenários de instalação impossíveis, onde a camisa bloqueia o acesso dos parafusos.
A ciclagem térmica tensiona intensamente os materiais da válvula. Os engenheiros baseiam sua lógica de seleção no ambiente de processo específico. O aço carbono (WCB) serve como escolha padrão para aplicações gerais de alta temperatura, como asfalto ou óleo combustível pesado. Porém, ambientes corrosivos ou operações sanitárias exigem Aço Inoxidável (CF8M ou 316). O aço inoxidável evita a degradação interna ao manusear produtos químicos agressivos e atende aos rígidos padrões de limpeza exigidos para chocolate de qualidade alimentar ou óleos comestíveis.
A compra de unidades encamisadas prontas para uso geralmente leva a falhas catastróficas em campo. Você deve adquirir esses componentes de um fabricante OEM dedicado de válvulas esféricas que possua recursos de engenharia distintos.
Selecionar fornecedores com base em sua integração vertical. Os melhores fabricantes controlam seus processos internos de fundição, usinagem CNC e controle de qualidade. Quando um fornecedor terceiriza a soldagem de jaquetas para oficinas terceirizadas, a inconsistência de qualidade dispara. Procure instalações que demonstrem estações de soldagem dedicadas, especificamente calibradas para montagem de camisas pressurizadas.
Padrões verificáveis separam os fabricantes premium dos fornecedores de nível inferior. Certifique-se de que o parceiro escolhido esteja em total conformidade com a ASME B16.34, que rege as classificações de pressão-temperatura para válvulas flangeadas, rosqueadas e de extremidade para soldagem. Eles também devem executar rigorosos protocolos de teste API 598. API 598 determina parâmetros obrigatórios de inspeção de válvula e teste de vazamento. Além disso, as operações gerais das instalações devem enquadrar-se num quadro activo de gestão da qualidade ISO 9001.
Processos viscosos frequentemente requerem controle automatizado. Avalie a capacidade do fabricante de fornecer atuadores elétricos ou pneumáticos pré-integrados. Um OEM capacitado projetará hardware de montagem personalizado, adaptado às restrições térmicas do seu processo. Eles também personalizarão as conexões do meio de aquecimento da jaqueta. Dependendo dos padrões da sua planta, você pode precisar de portas NPT roscadas, conexões flangeadas especializadas ou conexões de solda direta para o fluido de aquecimento.
O estresse térmico explora impurezas microscópicas em peças fundidas de metal. Consequentemente, a rastreabilidade do material torna-se um requisito inegociável. Fornecedores respeitáveis fornecem Relatórios de Teste de Materiais (MTRs) abrangentes de acordo com os padrões EN 10204 3.1. Esses documentos verificam a composição química exata e o limite de escoamento físico do aço. Nunca instale um componente encamisado sem documentação metalúrgica totalmente rastreável.
Mesmo unidades perfeitamente fabricadas irão falhar se forem instaladas incorretamente ou mal conservadas. Os gerentes de instalações devem levar em conta as realidades físicas das aplicações térmicas severas.
O corpo interno da válvula lida com o meio de processo enquanto a camisa externa lida com o fluido de aquecimento. Estas duas zonas operam frequentemente a temperaturas drasticamente diferentes. Este diferencial cria uma expansão térmica desigual. O núcleo interno pode se expandir mais rapidamente do que o revestimento externo, colocando imensa tensão de cisalhamento mecânico nas soldas de conexão. Os fabricantes premium atenuam essa realidade da engenharia utilizando soldas com alívio de tensão e projetos de juntas especializados. As equipes de instalação também devem utilizar juntas de expansão de tubulação adequadas para evitar que cargas externas da tubulação deformem o corpo da válvula.
O calor aumenta naturalmente. O calor radiante é transferido diretamente do corpo da válvula através da haste para o conjunto do atuador. As vedações do atuador pneumático derretem e as placas de circuito do atuador elétrico fritam sob essas temperaturas extremas. Você deve utilizar suportes de montagem estendidos, comumente conhecidos como espaçadores. Essas extensões físicas simples criam um espaço de ar, distanciando componentes eletrônicos ou elastoméricos sensíveis da zona agressiva de alta temperatura.
Um descuido comum da engenharia envolve espaço físico inadequado. Os planejadores muitas vezes esquecem que a jaqueta requer sua própria rede de tubulação dedicada. As equipes precisam de amplo espaço para encaminhar as linhas de fornecimento de vapor e os tubos de retorno de condensado para as portas da camisa. Antes da instalação, confirme se o layout da tubulação oferece espaço vertical e horizontal suficiente para esta tubulação auxiliar.
Estabeleça um cronograma de manutenção proativo imediatamente após a instalação. Os técnicos devem inspecionar rotineiramente as costuras de solda da camisa em busca de microfraturas. Eles também devem verificar constantemente a funcionalidade do purgador de vapor. Um purgador fechado com falha inunda a camisa com condensado frio, criando instantaneamente um ponto frio e congelando o meio do processo. Um purgador aberto que falha desperdiça vapor caro e corrói as paredes internas da camisa.
Risco de implementação | Mitigação de Engenharia/Manutenção |
|---|---|
Fraturamento por solda térmica | Especifique soldas de fábrica com alívio de tensão; use juntas de expansão de tubulação. |
Falha na vedação do atuador | Instale suportes de montagem estendidos (espaçadores) para criar um entreferro térmico. |
Congelamento de mídia dentro da válvula | Implementar monitoramento rigoroso dos purgadores de vapor; especifique designs de jaqueta completa. |
Interferência do parafuso do flange | Especifique flanges de conexão superdimensionados durante a fase inicial de aquisição. |
A especificação de válvulas esféricas com camisa de aquecimento representa um exercício complexo tanto em engenharia térmica quanto em controle de fluido padrão. Você não pode simplesmente colocar uma unidade aquecida em uma tubulação e esperar uma operação perfeita. A estabilidade do processo requer uma coordenação cuidadosa entre as características do fluido do processo, o meio de aquecimento selecionado e a geometria física da válvula.
Como próximo passo, os engenheiros das instalações devem consolidar meticulosamente seus dados exatos de fluxo antes de abordar os fabricantes. Documente seu tipo de meio específico, vazão de linha de base, faixa de manutenção de temperatura necessária e infraestrutura de aquecimento da planta disponível. Armado com esses dados, você pode envolver os fornecedores de forma produtiva.
Tome medidas imediatas solicitando desenhos técnicos abrangentes dos fornecedores selecionados. Exija cálculos precisos de queda de pressão e solicite amostras de MTRs para verificar seus processos de controle de qualidade. A engenharia inicial adequada garante o sucesso operacional a longo prazo e elimina os graves riscos associados ao manuseio de fluidos viscosos.
R: A pressão do projeto da camisa opera independentemente da pressão da linha primária. Embora a válvula interna possa ter uma classificação Classe 300 para meios de processo, a camisa externa normalmente é projetada para lidar com pressões de serviços públicos padrão. As jaquetas geralmente possuem classificações em torno de 150 PSI (10 Bar) para conter com segurança vapor saturado padrão ou óleo térmico circulante.
R: Aconselhamos vivamente a não adaptação pós-venda. Soldar uma camisa em um corpo de válvula padrão em campo altera a têmpera do metal e compromete a integridade do limite de pressão. As válvulas encamisadas projetadas de fábrica apresentam espessuras de parede específicas e passam por rigoroso tratamento térmico pós-soldagem para garantir segurança sob estresse térmico.
R: Os fabricantes utilizam materiais de sede especializados para altas temperaturas, como PEEK ou sedes projetadas de metal com metal. Além disso, eles incorporam sistemas de empacotamento de haste carregados ao vivo. As arruelas Belleville aplicam continuamente força mecânica aos anéis de gaxeta, compensando a expansão e contração do material durante ciclos térmicos extremos.
R: Sim, adicionar uma jaqueta geralmente altera as dimensões padrão. Como o projeto requer flanges superdimensionados para acomodar a carcaça da camisa, o comprimento face a face raramente corresponde às válvulas sem camisa padrão. Você deve revisar atentamente os desenhos dimensionais do fabricante, pois eles raramente são substitutos imediatos para lacunas de tubulação padrão existentes.
