Os sistemas de tubulação industrial dependem inteiramente do gerenciamento preciso de fluidos. Uma única falha isolada pode desencadear desligamentos catastróficos do sistema ou riscos ambientais. A especificação inadequada da válvula leva diretamente a emissões fugitivas, quedas de pressão inaceitáveis e desgaste acelerado do sistema. Os operadores muitas vezes ignoram a geometria interna da válvula durante a fase de projeto. Eles adotam configurações padrão sem analisar as características específicas da mídia.
Este descuido compromete gravemente a fiabilidade operacional a longo prazo. A geometria estrutural, as configurações das portas e os materiais de assentamento determinam como o fluido se comporta dentro do tubo. Você deve avaliar esses fatores rigorosamente para garantir a integridade do sistema. Componentes incompatíveis causam erosão rápida, cavitação perigosa e eventual falha na vedação. Precisamos de uma abordagem melhor para a seleção de componentes.
Este artigo fornece uma estrutura prática para avaliar projetos estruturais. Exploraremos detalhadamente as configurações das portas e os materiais dos assentos. Você aprenderá como especificar a geometria interna correta para aplicações críticas de controle de fluxo. A aplicação desses princípios garante operações de pipeline mais seguras e resilientes.
A geometria do furo determina diretamente o coeficiente de fluxo Cv e a queda de pressão potencial no sistema de tubulação.
O projeto de montagem (flutuante versus munhão) determina a confiabilidade da vedação em diferentes diferenciais de pressão.
A seleção do material da sede exige o equilíbrio entre os requisitos absolutos de fechamento, a abrasividade do meio e as temperaturas extremas.
A parceria com um fabricante experiente de válvulas esfera OEM garante tolerâncias dimensionais personalizadas e conformidade certificada em testes de pressão.

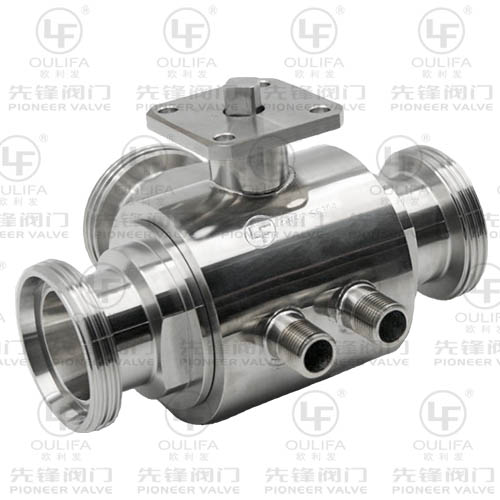

Os engenheiros devem combinar os tamanhos das portas com os requisitos específicos de velocidade do sistema. A avaliação concentra-se inteiramente na perda por atrito e no volume de fluxo aceitáveis. Uma válvula esfera padrão vem em várias geometrias de furo interno. Cada geometria influencia profundamente o coeficiente de fluxo Cv . O valor Cv representa o volume de água que passa pela válvula por minuto com uma queda de pressão de um psi. A seleção do furo errado restringe a passagem do meio e sobrecarrega o equipamento de bombeamento.
Os projetos de porta completa apresentam um diâmetro de furo interno que combina perfeitamente com o tubo conectado. Isso cria um caminho de fluxo irrestrito. O fluido se move pela tubulação sem encontrar gargalos físicos. Esta configuração praticamente elimina a turbulência interna. Minimiza a queda de pressão em todo o sistema. Os operadores preferem modelos de porta completa para sistemas que exigem limpeza de rotina.
Muitos dutos utilizam dispositivos mecânicos chamados “pigs” para raspar paredes internas. Um projeto de furo completo permite que esses pigs passem suavemente pelo corpo da válvula. Além disso, fluidos altamente viscosos exigem configurações completas de portas. Líquidos espessos perdem impulso rapidamente quando forçados através de aberturas estreitas. Manter um diâmetro interno consistente evita o acúmulo de materiais perigosos.
Projetos de portas reduzidas introduzem uma restrição intencional dentro do gasoduto. O furo interno é normalmente um tamanho de tubo menor que os flanges de conexão. Essa redução cria um gargalo localizado. As portas reduzidas oferecem uma alternativa prática quando atingir o fluxo máximo absoluto não é estritamente crítico. Eles utilizam menos material durante a fabricação. Isso os torna mais leves e fisicamente menores.
No entanto, você deve considerar os sérios riscos de implementação. A restrição física força o fluido a acelerar à medida que passa pelo furo mais estreito. Essa aceleração repentina diminui a pressão localizada do fluido. Se a pressão cair abaixo da pressão de vapor do fluido, bolhas de vapor se formarão rapidamente. Quando o fluido entra no tubo mais largo a jusante, a pressão se recupera. Essas bolhas entram em colapso violentamente. Este fenômeno é conhecido como cavitação. A cavitação causa graves danos estruturais ao corpo da válvula e à tubulação interna.
Melhores Práticas: Sempre calcule o requisito preciso de Cv antes de especificar um modelo de porta reduzida.
Erro comum: Instalar válvulas de passagem reduzida em linhas de líquido de alta velocidade sem realizar uma análise de risco de cavitação.
As classificações de pressão do sistema e as restrições de diâmetro físico determinam fortemente o método de vedação mecânica. Você deve avaliar como a esfera interna interage com os anéis de vedação sob pressão dinâmica. Duas estruturas mecânicas primárias dominam a indústria: projetos flutuantes e montados em munhão.
Uma configuração flutuante suspende a esfera interna entre dois assentos de polímero. Não ancora a esfera na parte inferior da caixa. Quando fechada, a pressão da linha a montante empurra fisicamente a esfera a jusante. Este movimento lateral força a esfera firmemente contra o assento a jusante. A compressão resultante cria uma vedação mecânica segura.
Este mecanismo se mostra altamente eficaz para aplicações de pressão baixa a média. Freqüentemente o usamos em tubulações de menor diâmetro. A simplicidade do design flutuante torna-o altamente confiável sob condições padrão. No entanto, existe uma limitação crítica. Em pressões extremamente altas, a força lateral que empurra a esfera torna-se imensa. A esfera pressiona agressivamente o assento a jusante. Esse atrito excessivo aumenta o torque necessário para girar a haste. Os operadores lutam para abrir ou fechar a linha. O atrito extremo também acelera o desgaste da sede de polímero.
Projetos montados em munhão resolvem fundamentalmente o problema de atrito de alta pressão. Os engenheiros fixam a esfera interna na parte superior e inferior usando pinos estruturais (munhões). A esfera gira estritamente em seu eixo vertical. Ele não pode se mover lateralmente a jusante. Em vez disso, as molas internas e a pressão da linha empurram os assentos flutuantes para dentro, contra a esfera fixa.
Esta precisão estrutural garante uma vedação estável em pressões extremamente altas. Ele funciona perfeitamente em tubulações de grande diâmetro. Como a esfera não se encaixa na sede a jusante, o torque operacional permanece baixo. Requisitos de torque mais baixos permitem que os operadores instalem atuadores pneumáticos ou elétricos menores. Simplifica significativamente a automação.
Recurso | Design Flutuante | Design montado em munhão |
|---|---|---|
Pontos de ancoragem | Somente haste superior | Haste superior e munhão inferior |
Ação de vedação | A pressão empurra a bola para dentro do assento | A pressão empurra os assentos para dentro da bola |
Pressão Ideal | Baixo a Médio | Alto a Extremo Alto |
Torque de atuação | Alto em pressões elevadas | Consistentemente mais baixo |
A análise da compatibilidade da mídia continua sendo a etapa mais crítica na seleção de componentes. Você deve avaliar os limites de temperatura, a abrasividade do fluido e as classes de vazamento exigidas. Os padrões da indústria, como FCI 70-2, categorizam as taxas de vazamento permitidas. Selecionar o material errado garante falhas rápidas. Geralmente categorizamos as opções de assento em polímeros macios e metais endurecidos.
Assentos de polímero macio dominam as aplicações industriais padrão. Os fabricantes geralmente usam materiais como PTFE (Teflon), PEEK e Devlon. Estes termoplásticos deformam-se ligeiramente contra a esfera metálica. Esta pequena deformação preenche imperfeições microscópicas da superfície. Ele oferece recursos de fechamento confiáveis e à prova de bolhas. Classificamos esse desempenho de vazamento zero como FCI 70-2 Classe VI.
As sedes macias permanecem ideais para fluidos limpos operando dentro de faixas de temperatura padrão. Eles lidam perfeitamente com água, gases benignos e produtos petroquímicos refinados. No entanto, existem riscos operacionais significativos. Polímeros macios são altamente suscetíveis à extrusão sob pressão extrema. O material pode deformar-se permanentemente ou sair da ranhura de retenção. Além disso, as partículas abrasivas arranham facilmente as superfícies poliméricas. Uma vez profundamente arranhada, uma sede macia perde permanentemente sua capacidade de vedação Classe VI.
Os engenheiros especificam assentos metal-metal estritamente para ambientes de serviço severos. Estas aplicações envolvem temperaturas criogênicas extremas ou calor industrial intenso. As sedes metálicas também lidam com meios altamente abrasivos, como lamas de mineração ou finos de catalisadores. Os assentos e a esfera utilizam ligas metálicas idênticas para manter a expansão térmica uniforme.
Os fabricantes costumam aplicar revestimentos duros especializados nessas superfícies. As sobreposições de carboneto de tungstênio e carboneto de cromo oferecem excepcional resistência a arranhões. Esses revestimentos esmagam facilmente as partículas arrastadas sem danificar a superfície de vedação. A principal compensação envolve a eficiência do desligamento. Assentos de metal raramente alcançam o status de Classe VI à prova de bolhas. Eles geralmente fornecem desligamento Classe IV ou Classe V. Eles permitem quantidades microscópicas de vazamento, mas sobrevivem onde os polímeros vaporizariam ou quebrariam instantaneamente.
Tipo de material | Limite de temperatura | Resistência à abrasão | Classe de desligamento FCI 70-2 |
|---|---|---|---|
PTFE virgem | Até ~400°F | Pobre | Classe VI |
ESPIAR | Até ~500°F | Moderado | Classe VI |
Revestimento de carboneto de tungstênio | Acima de 1000°F | Excelente | Classe IV/V |
Compreender as características do fluxo interno durante as fases de abertura e fechamento é vital. Muitos operadores assumem erroneamente que todas as válvulas podem regular o volume do fluxo. Essa suposição destrói componentes internos rapidamente. Você deve avaliar a mecânica dinâmica dos fluidos que ocorre precisamente quando a esfera gira.
As configurações padrão apresentam um furo interno puramente esférico. Os fabricantes projetam essas unidades específicas exclusivamente para isolamento absoluto. Eles operam estritamente nas posições totalmente abertas ou totalmente fechadas. Eles não são projetados para ajuste preciso de fluxo ou estrangulamento contínuo.
Ao abrir parcialmente um modelo padrão, você cria um espaço estreito em forma de lua crescente. A pressão do sistema força o fluido através desta pequena abertura em velocidades extremamente altas. Este jato de alta velocidade atinge diretamente o assento de polímero a jusante. A energia cinética corrói rapidamente o material macio. Ele remove o polímero em um padrão altamente irregular. Dentro de semanas, a sede erodida não consegue manter a vedação quando totalmente fechada. Esta prática garante falhas catastróficas de vedação.
Os engenheiros utilizam projetos especializados de V-Port quando isolamento e controle combinados são estritamente necessários. Em vez de um furo circular padrão, a esfera interna apresenta um entalhe em forma de V usinado com precisão. Os fabricantes normalmente oferecem esses entalhes em ângulos de 15°, 30°, 60° ou 90°.
O contorno em forma de V altera dramaticamente a curva característica do fluxo interno. À medida que a esfera gira, o entalhe em V expõe a abertura gradualmente. Ele permite controle de fluxo altamente controlado, linear ou de porcentagem igual. As bordas afiadas do entalhe em V também cortam materiais fibrosos ou sólidos suspensos. Isso evita obstruções enquanto mantém o controle exato da velocidade. Você obtém o poder de vedação robusto de um design tradicional combinado com a precisão de uma unidade de controle.
As compras devem mudar o seu foco das especificações técnicas básicas para a validação abrangente do fornecedor. A aquisição de componentes críticos requer a mitigação de riscos operacionais e de engenharia. Trabalhar diretamente com um fornecedor dedicado de válvulas de esfera OEM garante controles de qualidade mais rígidos. Você obtém acesso direto a dados de fabricação e recursos de engenharia personalizados.
A usinagem precisa do elemento esférico limita diretamente os microvazamentos. A esfera deve apresentar redondeza perfeita. Mesmo desvios microscópicos permitem que o gás de alta pressão escape. Os fabricantes de elite utilizam máquinas CNC multieixos para obter tolerâncias geométricas exatas. Eles lustram as esferas para obter acabamentos espelhados. Isto reduz o torque operacional e prolonga a vida útil dos anéis de assentamento de polímero.
Você deve exigir protocolos de teste transparentes antes de aceitar qualquer remessa. A validação da integridade mecânica evita falhas desastrosas em campo. Um parceiro respeitável aceita auditorias de terceiros e fornece documentação abrangente.
Teste de aceitação de fábrica (FAT): Certifique-se de que o fabricante realize testes hidráulicos rigorosos em cada unidade antes do envio.
Conformidade com API 598 e API 6D: Verifique se os produtos atendem aos critérios de teste padrão do American Petroleum Institute para resistência da carcaça e vazamento na sede.
Rastreabilidade do Material: Exige certificados EN 10204 3.1. Esses documentos comprovam a composição química exata do aço bruto utilizado na fundição.
As instalações industriais frequentemente enfrentam restrições espaciais ao atualizar sistemas legados. Pipelines mais antigos utilizam dimensões face a face não padronizadas. A substituição desses componentes geralmente requer corte e soldagem caros de tubos. Um parceiro capaz oferece enorme valor por meio da personalização. Eles podem modificar as dimensões face a face para se ajustarem perfeitamente às lacunas existentes nos tubos. Eles projetam suportes de montagem de atuação personalizados para acomodar acionamentos pneumáticos legados. Eles desenvolvem configurações de assento exclusivas projetadas especificamente para seu meio químico exclusivo. Essa flexibilidade de engenharia simplifica a instalação e reduz drasticamente o tempo de inatividade do sistema.
A seleção do componente de isolamento ideal requer um conhecimento profundo da mecânica dos fluidos internos. O tamanho do furo determina a queda de pressão do seu sistema e a eficiência geral do fluxo. O estilo de montagem, seja flutuante ou munhão, garante confiabilidade mecânica contra graves diferenciais de pressão. Finalmente, a escolha do material da sede determina se a unidade resiste a meios abrasivos e temperaturas extremas.
Você deve basear cada especificação nos requisitos do sistema orientados por dados. Nunca confie em hábitos de fornecimento padrão ou compras anteriores idênticas sem verificar as condições atuais de fluidez. Avalie rigorosamente os limites de pressão, picos de temperatura e composição do meio.
Consulte imediatamente sua equipe interna de engenharia para revisar os parâmetros ativos do sistema. Documente seus requisitos exatos de velocidade de fluxo e riscos potenciais de cavitação. Entre em contato com um parceiro de fabricação experiente para solicitar um orçamento especializado ou um desenho técnico personalizado para sua próxima atualização de tubulação.
R: As restrições de custo, peso e espaço influenciam fortemente esta decisão. Projetos de portas completas exigem caixas maiores e mais matéria-prima. Se um sistema de tubulação puder tolerar com segurança uma pequena queda de pressão, uma válvula de porta reduzida oferece economias significativas em peso e área ocupada, sem comprometer a integridade geral do sistema.
R: A maioria das configurações flutuantes padrão são estritamente bidirecionais. Eles vedam de forma eficaz, independentemente da direção do fluxo do fluido. No entanto, certos projetos ou modelos montados em munhão equipados com mecanismos específicos de alívio de pressão são unidirecionais. Você deve instalar essas unidades específicas de acordo com a seta de fluxo designada estampada no corpo.
R: Não. Usar configurações padrão para aceleração contínua causa rápida erosão da sede. A mídia de alta velocidade contorna agressivamente a esfera interna parcialmente aberta. Esta energia cinética lava as sedes de polímero macio de forma desigual, levando diretamente a uma falha catastrófica da vedação quando fechada.
R: Temperaturas criogênicas ou extremamente baixas fazem com que as sedes macias padrão encolham rapidamente e endureçam. Esta contração térmica cria lacunas, levando a vazamentos perigosos. As aplicações de baixa temperatura exigem componentes especializados, como vedações internas, tampas estendidas para proteger as embalagens e misturas de polímeros específicos, como PCTFE.
