Os sistemas de controle de fluidos industriais exigem componentes altamente confiáveis. Você deve alcançar um equilíbrio preciso entre despesas iniciais, acessibilidade de manutenção e longevidade geral do sistema. A escolha do tipo de válvula adequado garante que toda a sua operação funcione sem problemas. Todo engenheiro sabe que a falha de componentes rapidamente se transforma em um pesadelo operacional caro.
Especificar o projeto errado do corpo da válvula esférica leva a severas restrições de fluxo. Isso pode introduzir maiores caminhos de vazamento ou causar tempo de inatividade desnecessário para manutenção. Esses contratempos operacionais interrompem facilmente os pipelines totalmente funcionais. Uma única escolha incorreta de válvula pode forçar o fechamento de uma instalação por horas.
Este guia fornece às equipes de compras e engenharia uma estrutura baseada em evidências. Avaliaremos válvulas esfera de 1 peça, 2 peças e 3 peças com base em rigorosas demandas de aplicação e realidades de manutenção. Você aprenderá exatamente como combinar a configuração correta da válvula com seu ambiente industrial exclusivo. Ao compreender essas diferenças mecânicas, você pode otimizar o desempenho do sistema e a confiabilidade a longo prazo.
Válvulas esfera 1PC: Projetos econômicos e de diâmetro reduzido com um único corpo; ideal para aplicações de baixa pressão e baixa manutenção, onde substituir a válvula inteira é mais barato do que repará-la.
Válvulas esfera 2PC: O padrão da indústria que equilibra custo e desempenho; normalmente oferece fluxo total, mas requer remoção completa da tubulação para manutenção.
Válvulas esfera 3PC: Projeto de alto desempenho projetado para manutenção em linha; ideal para aplicações de alto ciclo, tubulações soldadas e sistemas críticos onde a minimização do tempo de inatividade justifica o custo inicial mais alto.
Seleção OEM: A parceria com um fabricante experiente de válvulas esfera OEM garante a certificação de material adequada (por exemplo, NACE, padrões API) e correspondência de conexão final personalizada para ambientes industriais específicos.
A dinâmica de fluidos determina requisitos específicos para componentes de tubulações. Antes de especificar uma válvula esfera 1PC / 2PC / 3PC , você deve entender como os fabricantes constroem cada tipo. Cada variação de projeto impacta diretamente o fluxo de fluido, a retenção de pressão e a integridade estrutural. Vamos explorar a engenharia básica por trás desses três estilos principais de carroceria.
Os fabricantes forjam ou fundem uma válvula 1PC como um corpo único e sólido. Este alojamento sólido envolve a esfera e os assentos internos. Para montá-lo, os trabalhadores inserem os componentes internos através de uma das conexões finais. Esta restrição física força a esfera interna a ser menor que o diâmetro do tubo.
Características: Oferece o menor número de possíveis caminhos de vazamento. O corpo sólido elimina as articulações externas do corpo.
Perfil de Fluxo: Este projeto geralmente apresenta uma porta padrão ou reduzida. A bola menor restringe inerentemente o fluxo e cria quedas de pressão.
Realidade da manutenção: Você não pode desmontar facilmente uma válvula 1PC. A maioria das instalações os descarta em vez de tentar consertá-los.

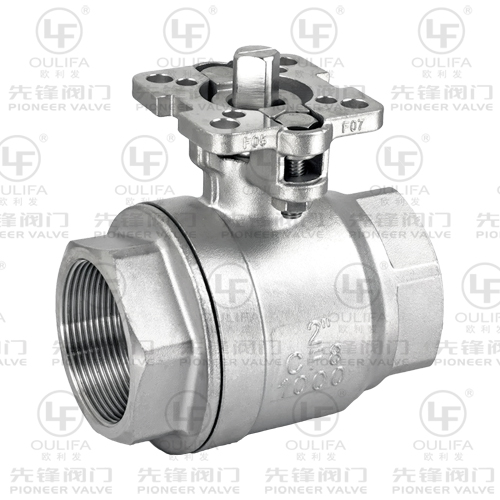

A configuração 2PC apresenta duas peças de metal separadas. Consiste em um corpo principal e uma tampa final. Os engenheiros rosqueiam ou aparafusam essas duas seções durante a fabricação. Este método de construção permite um layout interno muito mais versátil.
Características: A estrutura de duas peças acomoda uma bola maior. Ele permite capacidades de fluxo de porta total ou furo total.
Perfil de Fluxo: O fluido passa sem restrição significativa. O furo interno corresponde ao diâmetro interno da tubulação.
Status da Indústria: Esta continua sendo a configuração mais comum. Serve excepcionalmente bem para transferência geral de fluidos industriais.
Uma válvula 3PC utiliza uma construção altamente modular. Possui um corpo principal central imprensado entre duas tampas separadas. Parafusos estruturais resistentes prendem essas três peças firmemente. Este design avançado revoluciona os procedimentos de manutenção de tubulações.
Características: A construção modular suporta bem pressões intensas. Oferece excepcional rigidez estrutural sob tensão do tubo.
Vantagem de manutenção: Você pode remover os parafusos e deixar a seção central “balançar para fora”. Isso permite a substituição instantânea da sede e da vedação.
Integridade do sistema: Você nunca precisa desconectar as tampas do tubo real. Isso protege o alinhamento estrutural do gasoduto.
Cada aplicação industrial impõe exigências físicas únicas aos equipamentos. Você deve avaliar os tipos de válvulas em relação a métricas de desempenho rigorosas. Vamos comparar esses três projetos em categorias operacionais críticas.
A velocidade do fluido e a dinâmica da pressão dependem inteiramente das dimensões do furo. A geometria interna da sua válvula determina a eficiência do sistema. Qualquer restrição interna exige que as bombas trabalhem mais.
O design 1PC limita inerentemente a capacidade de fluxo do seu sistema. O diâmetro reduzido cria quedas de pressão perceptíveis na tubulação. Isto torna os modelos 1PC completamente inadequados para sistemas que requerem operações de pigging. Eles também não suportam processos que exigem taxas de fluxo rigorosas e ininterruptas.
Por outro lado, os modelos 2PC e 3PC normalmente apresentam um design full bore. A abertura interna da esfera corresponde precisamente ao diâmetro interno do seu tubo. Isso garante queda de pressão praticamente zero durante a operação. Eles fornecem fluxo irrestrito, tornando-os ideais para transferência de fluidos pesados e procedimentos de limpeza de linhas.
Os meios industriais podem atingir temperaturas extremas e pressões voláteis. A válvula escolhida deve conter essas forças com segurança. As fraquezas estruturais levam inevitavelmente a falhas catastróficas do sistema.
Uma válvula 1PC enfrenta limites em relação às classificações de alta pressão. As restrições de montagem e a fundição de peça única restringem seus limites operacionais. Você deve reservá-los para linhas de serviços públicos de temperatura amena e mais baixa.
A válvula 2PC oferece classificações de pressão moderada a alta. A sua capacidade depende muito da qualidade da vedação da junta roscada. Projetos 2PC para serviços pesados podem lidar com aplicações químicas e de vapor padrão com segurança.
A válvula 3PC foi projetada explicitamente para condições extremas. Ele lida com aplicações de alta pressão, alta temperatura e vácuo intenso sem esforço. O aparafusamento estrutural pesado proporciona retenção de pressão superior. Esta força de fixação robusta mantém as vedações firmes mesmo durante a expansão térmica.
O tempo de inatividade esgota os orçamentos das instalações mais rapidamente do que qualquer outro problema operacional. A rapidez com que sua equipe pode reparar um vazamento na válvula é importante. A acessibilidade à manutenção separa os componentes padrão dos ativos de alto desempenho.
Os projetos de 1PC e 2PC sofrem uma grande desvantagem de manutenção. Os técnicos devem desenroscá-los fisicamente ou desparafusá-los inteiramente da tubulação. Esta remoção completa requer ferramentas especializadas e mão de obra significativa. Incorre em custos de mão-de-obra mais elevados e prolonga consideravelmente o tempo de inatividade do sistema.
O design 3PC resolve exatamente esse problema perfeitamente. Sua seção central oscilante permite uma verdadeira manutenção em linha. Um técnico pode substituir sedes e vedações desgastadas em poucos minutos. Eles deixam as tampas firmemente fixadas à tubulação, preservando a integridade da tubulação.
As especificações de engenharia contam apenas metade da história. Você também deve avaliar a realidade prática da instalação e execução desses componentes. Os preços iniciais raramente reflectem o verdadeiro impacto financeiro ao longo de dez anos.
As equipes de compras geralmente se concentram inteiramente no preço inicial de compra. Contudo, as necessidades de mão-de-obra a longo prazo eclipsam rapidamente as despesas de capital originais. Você deve mapear a frequência de substituição esperada.
O design 1PC representa o preço de compra inicial mais baixo absoluto. Ainda assim, gera altas despesas operacionais se o seu sistema exigir substituições frequentes. Assim que uma válvula 1PC vazar, você deverá comprar uma unidade completamente nova.
O design 3PC acarreta um custo inicial premium notável. No entanto, reduz drasticamente os custos de mão de obra em ambientes de alto ciclo. Substituir uma vedação de PTFE de vinte dólares é muito mais barato do que substituir um corpo de válvula inteiro. O rápido tempo de reparo evita interrupções dispendiosas na produção.
Muitos sistemas críticos utilizam conexões soldadas em vez de juntas roscadas. A soldagem garante um sistema de tubulação à prova de vazamentos. Contudo, o calor extremo gerado durante a soldagem destrói os componentes internos da válvula.
A aplicação de calor de soldagem às válvulas 1PC ou 2PC danifica suas vedações internas de Teflon ou PTFE. Depois que essas sedes de polímero derretem, a válvula perde a capacidade de reter pressão. Você não pode repará-los facilmente após ocorrerem danos causados pelo calor.
A válvula 3PC oferece uma solução brilhante para sistemas soldados. Antes da soldagem, os técnicos simplesmente removem os parafusos e retiram o corpo central. Eles soldam as tampas vazias diretamente no tubo. Assim que o metal esfria, eles reinserem o corpo central com segurança. Isto torna as válvulas 3PC a escolha obrigatória para todos os sistemas de tubos soldados.
Os projetistas de sistemas lutam constantemente contra emissões fugitivas e vazamentos de fluidos. Cada junta em um sistema de tubulação representa um caminho de vazamento teórico. Mais peças estruturais equivalem a mais pontos de falha potenciais.
Uma válvula 1PC tem o menor número possível de caminhos de vazamento. O corpo sólido elimina totalmente as costuras intermediárias. Uma válvula 2PC introduz uma junta do corpo principal. Uma válvula 3PC introduz duas juntas estruturais.
Embora o projeto 3PC tenha caminhos de vazamento mais teóricos, ele compensa por meio de engenharia. Ele utiliza parafusos resistentes e com torque uniforme para fixar as seções. Essa fixação agressiva reduz efetivamente os riscos de vazamento em aplicações altamente críticas.
A seleção do equipamento certo requer o alinhamento dos recursos mecânicos com as demandas ambientais. Estruturamos uma estrutura de decisão clara para orientar sua estratégia de compras. Abaixo, detalhamos exatamente quando especificar cada estilo de carroceria.
Tipo de válvula | Melhor para | Abordagem de Manutenção | Características de fluxo |
|---|---|---|---|
1 peça (1 unidade) | Linhas de serviços públicos de baixa pressão, espaços apertados | Executar até a falha (descartar e substituir) | Porta reduzida (restringe o fluxo) |
2 peças (2 unidades) | Transferência geral de fluidos, entrega de produtos químicos | Remova da linha para reparar/substituir | Porta completa (fluxo irrestrito) |
3 peças (3 unidades) | Automação de alto ciclo, sistemas soldados | Reparo em linha (corpo giratório) | Porta completa (fluxo irrestrito) |
Você deve implantar válvulas 1PC em ambientes menos exigentes e não críticos. Eles se encaixam perfeitamente em sistemas HVAC padrão e linhas básicas de água de resfriamento. Os fabricantes de equipamentos OEM costumam usá-los quando enfrentam restrições espaciais extremamente restritas. Eles continuam sendo a melhor opção para aplicativos "executados até a falha". Se o fluido estiver limpo e a pressão baixa, 1PC oferece um valor excelente.
O design 2PC domina a camada intermediária do processamento industrial. Você deve especificá-los para instalações de processamento de alimentos e bebidas. Eles lidam com sistemas de distribuição de produtos químicos padrão de forma confiável. Os engenheiros os preferem para transferência geral de fluidos, onde o fluxo total é necessário. Eles fazem sentido quando a manutenção interna frequente é altamente improvável. Se sua equipe puder pagar um breve desligamento para substituição, o 2PC é ideal.
Você deve especificar projetos 3PC para ambientes rigorosos e de alto risco. Eles se destacam na automação de alto ciclo, onde as válvulas atuam milhares de vezes por dia. Eles lidam com segurança com vapor de alta pressão e processamento petroquímico volátil. Os engenheiros confiam neles para meios altamente corrosivos que exigem trocas frequentes de vedação. Acima de tudo, são necessidades absolutas para infra-estruturas de tubagens estritamente soldadas.
Mesmo o melhor design falha se for fabricado com materiais de qualidade inferior. A cadeia de abastecimento global contém muitos componentes de baixa qualidade e não testados. Quando você adquire peças, em parceria com uma válvula esférica 1PC / 2PC / 3PC especializada, o fabricante de válvula esférica OEM garante conformidade operacional.
As válvulas de catálogo padrão geralmente falham de forma imprevisível sob estresse industrial. A fabricação anônima deixa você com dúvidas sobre a composição real do metal. Uma pequena impureza no aço inoxidável causa corrosão rápida nas linhas de produtos químicos.
Um parceiro OEM respeitável resolve isso fornecendo Relatórios de Teste de Materiais (MTRs) rigorosos. Eles documentam a composição química exata de seu aço inoxidável, aço carbono ou ligas especializadas. Essa rastreabilidade garante que seus materiais atendam aos rigorosos padrões metalúrgicos da indústria.
Os gasodutos industriais raramente seguem uma abordagem única. Você precisa de componentes adaptados aos seus parâmetros de processo específicos. Um forte parceiro de fabricação oferece amplos recursos de personalização.
Conexões finais: eles podem modificar as conexões finais para corresponder perfeitamente ao seu pipeline. As opções incluem roscas NPT padrão, extremidades flangeadas pesadas ou conexões sanitárias com três braçadeiras.
Materiais do assento: Eles permitem atualizar as vedações internas com base na temperatura. Você pode selecionar PTFE padrão, PEEK de alta temperatura ou assento metal com metal para condições extremas.
Prontidão de atuação: Eles podem integrar suportes de montagem ISO 5211 diretamente na peça fundida. Isso torna a conexão de atuadores pneumáticos ou elétricos incrivelmente simples.
A segurança industrial depende inteiramente de rigorosos testes de fábrica. Você não pode arriscar instalar componentes não testados em linhas pressurizadas. Um fabricante dedicado sempre segue rígidos protocolos de testes internacionais.
Eles garantem que cada lote seja submetido a testes de pressão API 598 antes do envio. Para ambientes voláteis, eles fornecem projetos certificados à prova de fogo que atendem aos padrões API 607. Eles também verificam o cumprimento estrito dos padrões modernos de emissões fugitivas, protegendo os trabalhadores e o meio ambiente.
A seleção adequada da válvula requer mais do que simplesmente combinar o diâmetro do tubo. Continua sendo um cálculo complexo que equilibra requisitos de fluxo, orçamentos de manutenção e métodos de instalação. Um design sólido de peça única serve perfeitamente para linhas de água básicas, enquanto um design modular de três peças domina os sistemas soldados de alta pressão. Seu sucesso operacional depende inteiramente de fazer a escolha inicial certa.
Antes de selecionar fornecedores, mapeie a frequência exata do ciclo da sua aplicação. Observe as classificações de pressão máxima e verifique o tipo de conexão de tubo pretendido. Aconselhamos fortemente consultar um engenheiro ou solicitar uma ficha técnica para avaliar com precisão o seu orçamento operacional. Tome sua decisão com base na confiabilidade de longo prazo, e não apenas no preço de compra imediato.
R: Sim, você pode consertar uma válvula de 2 peças. No entanto, primeiro ele deve ser completamente removido do pipeline. Isto difere drasticamente de uma válvula de 3 peças, que permite manutenção rápida e em linha sem desconexão da tubulação.
R: Uma válvula de peça única usa uma construção de corpo fundido sólido. Os fabricantes devem inserir a esfera interna através da conexão final estreita. Esta limitação física força a esfera a ser menor que o diâmetro do tubo circundante, resultando em uma porta reduzida.
R: É altamente recomendado. Embora existam válvulas de 2 peças com extremidade estendida, os designs de 3 peças continuam sendo o padrão da indústria. Eles permitem remover o corpo central durante a soldagem, evitando que o calor intenso derreta as vedações internas de polímero.
R: Uma válvula 2PC contém uma junta central do corpo, criando um único caminho de vazamento teórico. Uma válvula 3PC possui duas juntas de corpo. No entanto, os designs 3PC utilizam parafusos passantes robustos e resistentes para garantir uma vedação incrivelmente segura sob pressão extremamente alta.
