Equilibrar taxas de fluxo irrestritas com padrões de higiene rigorosos é um desafio primário de engenharia em instalações de processamento de fluidos. Especificar o tipo errado de válvula para uma linha sanitária leva ao aprisionamento do produto, crescimento bacteriano, falhas nas auditorias de conformidade e tempo de inatividade excessivo para limpeza manual. Você deve determinar se uma válvula de esfera sanitária com três braçadeiras é a especificação correta para o seu processo, avaliando as características do fluido, os requisitos de pressão e os padrões de limpeza em relação a arquiteturas de válvulas alternativas. Veremos exatamente quando essas válvulas específicas superam as alternativas no chão de fábrica. Você aprenderá como combinar projetos de portas internas, materiais de sede e configurações de corpo com seus requisitos exatos de manuseio de fluidos. Fazer a escolha correta de engenharia garante a segurança do produto e maximiza o tempo de atividade da linha.
Casos de uso ideais: As válvulas esféricas com braçadeira tripla são mais adequadas para fluidos de alta viscosidade, meios com alto teor de partículas e aplicações que exigem queda de pressão zero (projeto de porta completa).
O Fator de Cavidade: Para aplicações verdadeiramente sanitárias, sedes de PTFE encapsuladas (preenchidas com cavidades) são obrigatórias para evitar a estagnação de fluidos ao redor do mecanismo de esfera.
Eficiência de conexão: O encaixe tri clamp (ou tri clover) permite desmontagens rápidas de limpeza fora do local (COP) sem ferramentas especializadas, minimizando o tempo de inatividade para manutenção.
Vantagem estrutural: Optar por um projeto de corpo de válvula de 3 peças permite fácil manutenção "oscilante" e rápida substituição da vedação sem remover as conexões finais da matriz da tubulação.
Linha de base regulatória: Qualquer válvula de esfera sanitária de qualidade alimentar viável deve possuir certificações verificáveis 3-A, FDA ou ASME BPE, respaldadas por Relatórios de Teste de Materiais (MTRs).
A distinção entre válvulas de esfera industriais padrão adaptadas com extremidades sanitárias e válvulas higiênicas especialmente desenvolvidas evita eventos catastróficos de contaminação. Muitas instalações cometem o erro de instalar válvulas padrão em linhas limpas. Essas unidades padrão abrigam bactérias em fendas internas, especificamente ao redor da haste e da cavidade esférica. As verdadeiras válvulas sanitárias apresentam geometrias internas específicas projetadas para drenagem e esterilização completas. Eles priorizam a limpeza acima de tudo. Você deve compreender as diferenças mecânicas para evitar a deterioração do produto.
O projeto mecânico conta com uma ponteira, uma junta de elastômero e um sistema de fixação. Esta combinação cria uma união perfeita e sem fendas entre os componentes da tubulação. A braçadeira comprime a junta uniformemente, garantindo que a superfície interna permaneça completamente nivelada com a parede da tubulação. Você pode montar e desmontar a linha rapidamente sem ferramentas especializadas. Isso melhora drasticamente os cronogramas de manutenção. A eficiência da limpeza fora do lugar (COP) aumenta significativamente em comparação com conexões roscadas ou flangeadas. As conexões roscadas retêm detritos nas ranhuras microscópicas das roscas. As conexões flangeadas exigem muito trabalho para serem desmontadas, muitas vezes envolvendo vários parafusos e sequências de torque específicas. Uma válvula de esfera tri-trevo elimina totalmente esses gargalos operacionais.
Os operadores executam uma desmontagem COP padrão usando estas etapas simples:
Isole a linha de fluido e alivie toda a pressão interna do sistema.
Afrouxe a porca borboleta no mecanismo de fixação externo.
Remova o alojamento da braçadeira dos terminais adjacentes.
Separe o corpo da válvula da matriz da tubulação.
Extraia a junta sanitária para inspeção ou substituição.
A geometria interna dita o comportamento do fluido. Projetos de portas completas mantêm a velocidade do fluxo e evitam cisalhamento em meios sensíveis. O furo interno corresponde ao diâmetro interno exato da tubulação conectada. Este alinhamento elimina completamente as restrições de fluxo. Você evita quedas de pressão indesejadas na válvula, mantendo um alto valor de Cv. As válvulas de porta padrão criam gargalos ao forçar o fluido através de uma abertura menor. Isso causa turbulência e cisalhamento do fluido. A turbulência danifica produtos delicados como emulsões lácteas, suspensões celulares ou cerveja artesanal. Sempre especifique configurações completas de portas para linhas sanitárias para manter a integridade do fluido e a eficiência da bomba.

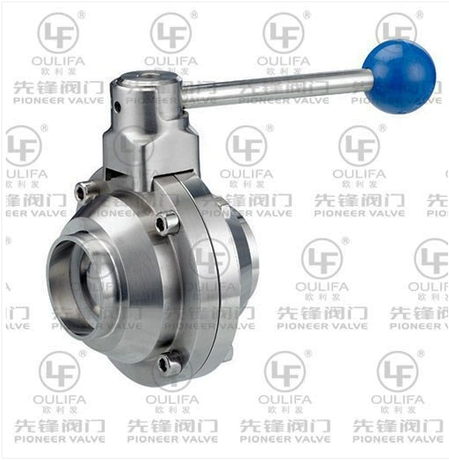

As diferenças estruturais impactam a capacidade de manutenção a longo prazo. Um corpo de 2 peças é mais simples, mas mais difícil de manter em linha. Você deve remover toda a unidade do sistema de tubulação para reparos, o que prejudica a matriz da tubulação. Um design de 3 peças oferece flexibilidade superior para equipes de manutenção de fábrica. Você deixa as tampas fixadas ou soldadas à tubulação. Você simplesmente desparafusa a seção central. O corpo principal oscila para acesso imediato à bola e aos assentos. Isto permite uma substituição rápida do selo. Você minimiza as interrupções do processo. Os designs de três peças dominam os ambientes sanitários porque reduzem significativamente as horas de trabalho de manutenção.
A comparação das válvulas esfera com as válvulas borboleta e diafragma acontece durante a fase inicial do projeto da tubulação. Cada arquitetura atende cenários operacionais específicos. Você deve combinar a válvula com as características do fluido. A escolha do tipo errado de válvula leva a falhas operacionais imediatas, cavitação da bomba ou contaminação do produto.
As válvulas esfera superam facilmente as válvulas borboleta em aplicações de fluidos pesados. As válvulas borboleta colocam um disco diretamente no caminho do fluxo. Este disco obstrui fluidos pesados e retém sólidos suspensos. Xaropes, pastas e conservas de frutas se acumulam atrás do disco, causando bloqueios. Uma válvula esférica de três braçadeiras abre totalmente, deixando o caminho do fluxo completamente desobstruído. O material particulado pesado passa sem prender. Você elimina o risco de bloqueios de linha. Você também protege partículas sólidas, como frutas em cubos no iogurte, de serem esmagadas por um disco de fechamento.
Avalie cuidadosamente as capacidades de retenção de pressão. As válvulas de esfera suportam pressões significativamente mais altas do que as válvulas de diafragma. As válvulas de diafragma contam com uma membrana de elastômero flexível para vedar o caminho do fluxo. A alta pressão rompe facilmente essas membranas. As altas temperaturas degradam-nos rapidamente, causando vazamentos. Uma sólida esfera de aço inoxidável suporta intenso estresse mecânico. Mantém uma vedação segura sob condições extremas. Você pode empurrar fluidos altamente viscosos através da linha em altas pressões sem correr o risco de falha da válvula.
Matrizes de tubulação complexas geralmente exigem recursos de fluxo reverso. As válvulas esfera apresentam um design de vedação simétrico. Eles controlam o fluxo de forma eficaz em qualquer direção. Isso simplifica a instalação. Você não precisa se preocupar com setas direcionais no corpo da válvula. Você ganha flexibilidade no roteamento de fluidos de processo. Os operadores podem lavar as linhas ao contrário sem danificar o interior da válvula ou comprometer a integridade da vedação.

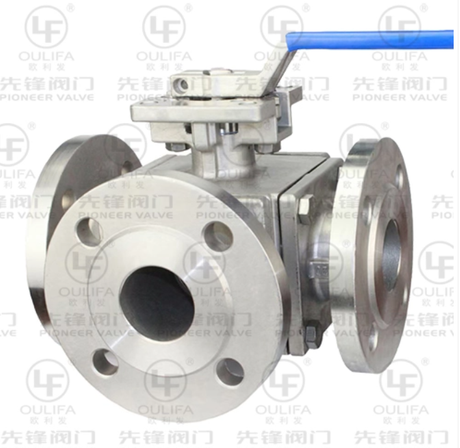

As configurações de múltiplas portas consolidam as dimensões da tubulação. Você pode especificar designs de porta L e porta T para roteamento complexo. As portas L desviam o fluxo de uma fonte para destinos alternativos. As portas T misturam fluidos de múltiplas fontes simultaneamente. Essas configurações reduzem pontos mortos, eliminando trechos de tubulação desnecessários. Você gerencia o controle de fluxo multidirecional com alta eficiência. Uma única válvula de 3 vias geralmente substitui duas ou três válvulas padrão de 2 vias. Isso reduz a complexidade geral da sua matriz de tubulação e minimiza possíveis pontos de vazamento.
A tradução das especificações da válvula em confiabilidade operacional requer atenção aos detalhes. Você deve examinar minuciosamente os componentes internos. Cada escolha de material impacta a integridade sanitária do sistema.
As válvulas de esfera padrão representam um grave risco de contaminação em linhas alimentícias e farmacêuticas. Eles permitem que o fluido escoe entre a esfera e a parede interna do corpo da válvula. Isto cria zonas mortas perigosas. As bactérias se multiplicam rapidamente nesses vazios ocultos porque os fluidos de limpeza não conseguem alcançá-las. Os assentos encapsulados resolvem totalmente esse problema. Esses assentos, normalmente feitos de PTFE, preenchem o vazio. Eles envolvem a bola completamente. Isto torna a unidade uma verdadeira válvula de esfera sanitária de qualidade alimentar . A mídia não pode estagnar dentro do corpo. Você garante o deslocamento completo do produto durante os ciclos de limpeza.
A resistência à corrosão determina a longevidade. Avalie cuidadosamente o aço inoxidável 304 versus 316L. A norma 304 funciona para linhas de água básicas ou ambientes não corrosivos. Você deve atualizar para 316L para meios altamente ácidos. Ambientes de alta salinidade exigem 316L porque o molibdênio adicionado evita a corrosão por cloreto. Produtos químicos agressivos de limpeza no local (CIP) degradam rapidamente o aço inferior. Certifique-se de que os materiais da sede e da junta atendam aos rígidos padrões regulatórios. O processamento de alimentos requer elastômeros aprovados pela FDA. As aplicações biofarmacêuticas exigem padrões USP Classe VI. Nunca comprometa a conformidade do elastômero, pois a degradação das vedações contaminará todo o lote do produto.
Média de rugosidade (Ra) mede irregularidades microscópicas da superfície. Uma superfície lisa evita a adesão bacteriana e permite uma esterilização eficaz. Você deve combinar as especificações internas de polimento com os requisitos do setor. As aplicações lácteas geralmente exigem um acabamento de 32 Ra micropolegadas. Os processos biofarmacêuticos exigem tolerâncias mais rigorosas. Eles normalmente exigem um acabamento de 15-20 Ra micropolegadas. O eletropolimento aumenta ainda mais a resistência à corrosão. Ele remove quimicamente picos e vales microscópicos na superfície do metal. Isso cria um acabamento espelhado que repele a formação de biofilme.
Alguns meios solidificam à temperatura ambiente. Chocolate, ceras e xaropes pesados requerem calor constante para permanecerem fluidos. A especificação de válvulas de esfera com camisa de vapor ou água evita bloqueios de linha. A camisa envolve o corpo da válvula. Água quente ou vapor circula pela jaqueta. Isto mantém a temperatura necessária do fluido diretamente no ponto de controle. Você evita paralisações dispendiosas causadas por produto endurecido dentro da válvula. A camisa garante que a válvula funcione suavemente, independentemente da temperatura ambiente da planta.
Tipo de válvula | Caminho de Fluxo | Tolerância à Pressão | Melhor Aplicação |
|---|---|---|---|
Válvula de esfera (porta completa) | Desobstruído | Alto | Fluidos viscosos, partículas, linhas de pigging |
Válvula de borboleta | Obstruído (disco) | Médio | Fluidos de baixa viscosidade, linhas de grande diâmetro |
Válvula de diafragma | Açude/Restrito | Baixo | Processos assépticos, água pura, linhas somente CIP |
Enfrentar os desafios práticos da implantação de válvulas esfera em linhas sanitárias evita falhas operacionais. Você deve compreender suas limitações. A engenharia adequada mitiga esses riscos inerentes.
Mesmo as válvulas de esfera encapsuladas apresentam desafios de limpeza. A bola encosta no assento durante a atuação. Esta tolerância restrita dificulta a limpeza perfeita via CIP. O fluido pode ocasionalmente manchar a superfície de vedação e permanecer preso. A mitigação requer protocolos rígidos. Implemente regularmente desmontagens rigorosas de limpeza fora do local (COP). Alternativamente, especifique válvulas de esfera com porta de purga. Eles apresentam portas dedicadas para esterilização a vapor (SIP). Você injeta vapor diretamente na cavidade do corpo da válvula. Isto esteriliza completamente os componentes internos sem desmontagem manual.
Os requisitos de torque para válvulas esfera com cavidade preenchida são inerentemente mais elevados. O assento encapsulado segura firmemente a esfera para evitar a entrada de fluidos. Esse atrito requer mais força para girar do que uma válvula borboleta. Mitigue isso dimensionando os atuadores corretamente. Os atuadores pneumáticos ou elétricos devem superar esse torque de ruptura inicial. Atuadores subdimensionados irão travar, deixando a válvula parcialmente aberta. Integre sensores de feedback de posição. Esses sensores confirmam a válvula totalmente aberta ou fechada. Eles enviam sinais precisos de volta ao seu painel de controle.
Siga estas etapas ao dimensionar um atuador para uma válvula com cavidade preenchida:
Determine a pressão máxima de linha que a válvula experimentará.
Identifique a gravidade específica e a viscosidade da mídia.
Consulte a tabela de torque do fabricante para o tamanho específico da válvula.
Aplique um fator de segurança de pelo menos 30% ao torque de ruptura publicado.
Selecione um atuador que exceda esse requisito de torque calculado na pressão de ar disponível da sua planta.
A ciclagem em temperaturas extremas pode causar deformação da sede em PTFE. O PTFE expande quando aquecido. Ele pode ser extrudado no caminho do fluxo sob pressão. Isso prejudica a integridade da vedação e causa vazamentos. A mitigação envolve a seleção de materiais de assento apropriados. Use TFM para aplicações de vapor em alta temperatura. TFM é um PTFE modificado. Resiste à deformação sob forte estresse térmico. Ele mantém sua forma durante ciclos SIP agressivos. Você evita falhas prematuras da sede combinando o material com seus parâmetros térmicos.
Ir além do preço unitário reduz o risco operacional. Você deve avaliar o valor total que um parceiro oferece. Procure profundo conhecimento em engenharia. Um parceiro confiável garante que suas instalações permaneçam em conformidade e operacionais.
Válvulas padrão prontas para uso raramente se adaptam perfeitamente a retrofits complexos. Avalie a agilidade de engenharia de um fornecedor. Eles devem fornecer facilmente dimensões face a face personalizadas. Procure pacotes de atuação específicos adaptados ao seu sistema de controle. Eles devem oferecer corpos encamisados ou configurações multiportas. Um parceiro confiável constrói uma válvula de esfera sanitária personalizada para corresponder exatamente à sua matriz de tubulação. Eles adaptam seus projetos para resolver seus desafios específicos de controle de fluxo, em vez de forçar um produto padrão a uma aplicação personalizada.
A rastreabilidade do material não é negociável no processamento sanitário. Você precisa de Relatórios de Teste de Materiais (MTRs) prontamente disponíveis. Esses documentos comprovam a composição química exata do aço, incluindo números de calor e teor de carbono. Verifique rigorosamente todas as reivindicações de conformidade. Certifique-se de que eles estejam em conformidade com 3-A SSI. Confirme os elastômeros aprovados pela FDA. Exija certificações USP Classe VI para linhas farmacêuticas. Um fornecedor confiável de válvulas de esfera sanitária fornece esta documentação instantaneamente mediante solicitação. Eles mantêm registros transparentes de controle de qualidade.
O tempo de inatividade custa milhares de dólares por hora. Avalie a disponibilidade de kits de vedação de reposição. Verifique o estoque de componentes reconstruídos para válvulas de 3 peças. Teste a capacidade de resposta do fornecedor. Eles devem reagir rapidamente a situações de inatividade de emergência. O estoque local reduz atrasos no envio. Um forte suporte técnico garante uma solução rápida de problemas. Pergunte sobre suas políticas de garantia e disponibilidade de suporte de engenharia antes de fazer um pedido de grande capital.
Uma válvula de esfera higiênica é a escolha ideal quando seu processo exige fluxo desobstruído. Ele lida com tolerância de alta pressão sem esforço. Ele gerencia perfeitamente meios viscosos ou particulados, desde que sejam utilizadas sedes preenchidas com cavidades. Exclua válvulas de esfera se o seu processo depender exclusivamente de CIP sem desmontagem mecânica. Dê preferência às válvulas de diafragma nesses cenários específicos. Selecione válvulas de esfera se precisar de controle liga/desliga robusto e bidirecional para fluidos pesados. Eles são excelentes no desvio multiportas. Tome estas ações imediatas para otimizar suas linhas de fluido:
Audite os parâmetros atuais de viscosidade do fluido e os requisitos máximos de pressão da linha.
Revise seus protocolos de limpeza existentes para determinar se a desmontagem do COP é viável para sua equipe de manutenção.
Solicite desenhos técnicos de um fabricante qualificado para verificar a compatibilidade dimensional com a tubulação existente.
Exija MTRs e certificações de elastômeros antes de finalizar qualquer especificação de válvula.
R: As válvulas padrão possuem superfícies internas ásperas e conexões roscadas que abrigam bactérias. As válvulas sanitárias apresentam superfícies internas de alto polimento e conexões tri-clamp sem fendas. Eles utilizam designs de 3 peças para desmontagem rápida. Crucialmente, eles usam assentos preenchidos com cavidades para eliminar vazios internos onde normalmente se formam pontos de abrigo bacteriano.
R: O CIP é possível, mas tem limitações. A tolerância estreita entre a esfera e o assento cria uma ação de limpeza. Isto torna difícil a limpeza perfeita apenas através do CIP. O fluido pode manchar a superfície de vedação. Portanto, desmontagens manuais de limpeza fora do local (COP) são frequentemente recomendadas para uma esterilização completa.
R: Uma válvula com cavidade preenchida utiliza sedes encapsuladas, geralmente feitas de PTFE. Estas sedes deslocam o espaço vazio dentro do corpo da válvula. Sem eles, a mídia ficaria estagnada no vazio entre a bola e a parede interna. O encapsulamento garante que o fluido flua diretamente sem acumular.
R: Escolha uma válvula esférica para fluidos de alta viscosidade, como xaropes ou lamas. As válvulas borboleta colocam um disco no caminho do fluxo, que retém os sólidos suspensos. As válvulas de esfera fornecem um caminho de fluxo completamente desobstruído. Eles também são obrigatórios para aplicações que exigem pigging de linha.
R: O corpo da válvula deve ser construído em aço inoxidável 316L para máxima resistência à corrosão contra produtos químicos de limpeza agressivos. As sedes e juntas devem utilizar materiais aprovados pela FDA ou em conformidade com a Classe VI da USP, como PTFE ou TFM, para garantir a segurança do produto.
R: Procure um fornecedor que forneça acesso instantâneo aos Relatórios de Teste de Materiais (MTRs) para rastreabilidade total. Verifique suas certificações 3-A. Certifique-se de que eles tenham capacidade de engenharia para projetar soluções personalizadas de válvulas de esfera sanitárias, como dimensões específicas face a face ou pacotes de atuação especializados.
