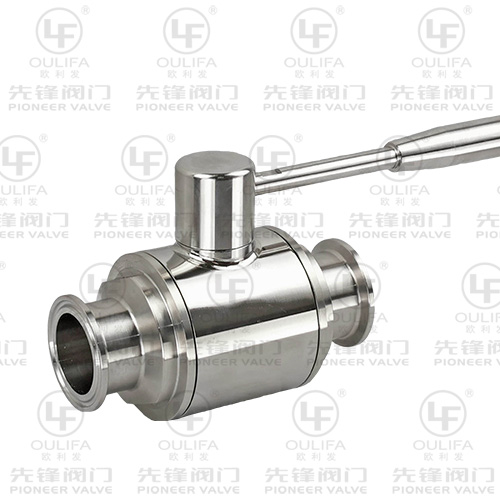

Como escolher e instalar uma válvula esfera Tri Clamp?

O controle de fluxo em ambientes higiênicos acarreta altos riscos operacionais. Uma única conexão de válvula comprometida provoca contaminação do lote, tempo de inatividade extenso ou graves riscos de segurança. Os engenheiros de instalações e os gerentes de compras enfrentam o desafio de especificar a configuração correta da válvula para dinâmicas de fluidos específicas. Você deve garantir uma integração perfeita nas tubulações sanitárias existentes, mantendo ao mesmo tempo padrões higiênicos rígidos. Dimensionamento inadequado, materiais de sede incorretos ou técnicas de instalação incorretas levam a pernas mortas, vazamentos e desgaste prematuro. O sistema tri-clamp oferece vantagens distintas para processamento sanitário. Permite rápida montagem e desmontagem para limpeza de rotina. Elimina fendas roscadas onde as bactérias se reproduzem. Ele fornece vedação confiável e uniforme em todo o caminho do fluido. Avaliar, especificar e executar uma instalação requer uma abordagem sistemática que prioriza a engenharia. Seguir protocolos rigorosos garante confiabilidade a longo prazo, prevenção de vazamentos e total conformidade regulatória.

• O dimensionamento de precisão não é negociável: o dimensionamento da braçadeira tripla é determinado pelo diâmetro externo (DE) da tubulação, não pelo diâmetro do flange. Componentes incompatíveis garantem vazamentos.

• A seleção de materiais impulsiona a longevidade: Especificar o tipo correto de aço inoxidável (304 vs. 316L) e o material da sede (por exemplo, PTFE, EPDM) com base na temperatura do processo e na exposição a produtos químicos é fundamental para a compatibilidade Clean-In-Place (CIP).

• A instalação determina o desempenho: A conexão adequada da válvula de esfera sanitária depende do alinhamento exato da ponteira, do assentamento correto da gaxeta e da aplicação precisa do torque para evitar a extrusão da gaxeta, quebras mecânicas e alojamento de bactérias.

• A rastreabilidade do fornecedor é importante: a parceria com um fabricante certificado de válvulas de esfera sanitária garante a rastreabilidade do material (MTRs) e a conformidade com os padrões 3-A, FDA ou ASME BPE.

Definição de critérios de sucesso para uma válvula esfera sanitária com três braçadeiras

Uma montagem sanitária completa requer componentes específicos trabalhando em perfeita harmonia. Você não pode misturar e combinar acessórios industriais com linhas higiênicas. A anatomia de uma conexão adequada inclui quatro elementos primários que devem estar perfeitamente alinhados para manter um limite estéril.

1. O corpo da válvula com extremidades de ponteira integradas usinadas com tolerâncias precisas.

2. Terminais de tubo correspondentes soldados diretamente à linha de processo existente.

3. Uma junta elastomérica nivelada entre as faces do ferrolho para criar a vedação.

4. Uma braçadeira mecânica especializada envolve os flanges para comprimir a gaxeta.

As válvulas industriais normalmente dependem de conexões roscadas ou flanges padrão. Estes métodos tradicionais criam fendas microscópicas e superfícies irregulares. As bactérias multiplicam-se rapidamente nestas zonas mortas, tornando a esterilização quase impossível. Um verdadeiro design sanitário elimina totalmente as fendas internas. Utiliza acabamentos internos altamente polidos, normalmente medindo 15 a 20 Ra, para evitar a adesão de partículas. As extremidades com três braçadeiras permitem uma desmontagem rápida e sem ferramentas. Os técnicos dividem a linha para inspeção manual ou testes com cotonete em minutos.

Os engenheiros equilibram os requisitos de coeficiente de fluxo (Cv) com estrita conformidade higiênica. As linhas de processo exigem vazões específicas para manter a eficiência da produção. Projetos de passagem total evitam quedas de pressão indesejadas na válvula. Eles permitem a passagem desobstruída do fluido, minimizando a tensão de cisalhamento em meios sensíveis, como laticínios ou produtos farmacêuticos líquidos. Este caminho desobstruído suporta processos de limpeza no local (CIP) e esterilização no local (SIP). As soluções de limpeza fluem em altas velocidades para limpar eficazmente as superfícies internas.

A especificação do material determina a vida útil da válvula. O aço inoxidável 304 padrão é adequado para aplicações gerais de alimentos e bebidas onde a exposição corrosiva permanece mínima. No entanto, uma válvula de esfera sanitária em aço inoxidável fundida em 316L lida com ambientes exigentes. A adição de molibdênio ao 316L oferece resistência superior a cloretos e produtos químicos de limpeza agressivos. Continua sendo o padrão para produção farmacêutica, ambientes altamente corrosivos e sistemas de água de alta pureza.

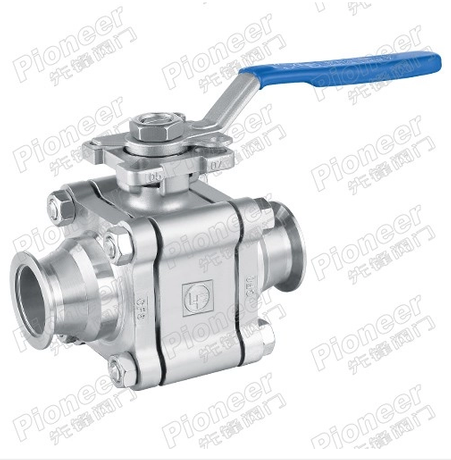

Avaliando configurações de válvula esférica Tri Clamp

Os esquemas de tubulação e o roteamento do processo determinam a configuração necessária da válvula. As aplicações de desligamento em linha padrão exigem um design simples de 2 vias. Estas válvulas iniciam ou interrompem o fluxo ao longo de um único eixo. As aplicações de desvio de fluxo dependem de válvulas de 3 vias para gerenciar o roteamento complexo de fluidos. Os engenheiros especificam configurações de porta T ou L para direcionar os fluidos com precisão. Uma porta T mistura fluidos de duas fontes ou divide uma fonte em duas linhas. Uma porta L desvia o fluxo de uma entrada comum para uma das duas saídas separadas sem criar pernas mortas.

As válvulas esfera padrão contêm espaços vazios entre a esfera e o corpo da válvula. O fluido entra nessas cavidades durante a atuação normal. A mídia presa estagna, degrada e abriga o crescimento bacteriano. Assentos preenchidos com cavidades ou encapsulados preenchem esse vazio completamente. Inserções especializadas de PTFE encapsulam a esfera, evitando qualquer retenção de fluido. Aplicações sanitárias rigorosas exigem assentos encapsulados para manter o controle microbiológico. Você não pode administrar uma linha de laticínios ou farmacêutica com assentos padrão.

Os métodos de atuação dependem do nível de automação do processo. A operação manual utiliza alças de travamento para isolamento simples e pouco frequente. Os operadores travam fisicamente a alça para evitar abertura acidental durante a manutenção. Os sistemas automatizados requerem atuadores pneumáticos ou elétricos para integração com painéis de controle central. Engenheiros avaliam mecanismos à prova de falhas para válvulas automatizadas. Os atuadores pneumáticos com retorno por mola fecham automaticamente em caso de perda de ar ou energia, protegendo a linha. Os atuadores de dupla ação requerem ar comprimido para abrir e fechar, oferecendo controle preciso, mas sem proteção mecânica contra falhas. A especificação de uma válvula esférica sanitária de três braçadeiras com uma base de montagem ISO 5211 simplifica a instalação do atuador.

Dimensionando sua conexão de válvula de esfera sanitária

Os padrões da indústria apresentam uma armadilha de dimensionamento comum que frequentemente atrasa as instalações. Uma de 1,5 polegadas válvula esférica de três braçadeiras corresponde diretamente a um diâmetro externo (DE) de tubo de 1,5 polegadas. No entanto, o flange da ponteira real nessa válvula mede quase 5 centímetros na face. Os instaladores novatos medem a face do flange com calibradores e encomendam peças incorretas e superdimensionadas. Os tamanhos das juntas devem corresponder perfeitamente ao diâmetro externo do tubo designado, e não à largura do flange. Componentes incompatíveis causam vazamentos imediatos e obstrução grave do fluxo.

A seleção do material correto da junta requer a avaliação dos limites térmicos e da exposição a produtos químicos. Uma conexão perfeita da válvula de esfera sanitária depende da capacidade do elastômero de suportar repetidos ciclos CIP e SIP sem degradação.

Guia passo a passo de instalação de válvula de esfera sanitária

A tubagem existente pode não ter as extremidades sanitárias necessárias para uma modernização direta. Os técnicos realizam soldagem orbital precisa para fixar ponteiras de aço inoxidável à tubulação desencapada. A soldagem orbital garante um cordão interno liso e uniforme sem oxidação. Você deve purgar o interior do tubo com gás argônio durante a soldagem para evitar a adição de açúcar. A passivação subsequente restaura a camada protetora de óxido de cromo na zona afetada pelo calor. Este tratamento químico mantém a integridade higiênica e evita o desgaste prematuro antes mesmo da válvula ser montada.

A inspeção completa de pré-instalação evita falhas catastróficas na inicialização. Inspecione as portas da válvula, as superfícies de assentamento e as faces das ponteiras sob luz forte. Procure arranhões microscópicos, rebarbas de usinagem ou detritos estranhos deixados pelo transporte. Opere a válvula desinstalada de totalmente aberta para totalmente fechada várias vezes. Este ciclo a seco garante uma atuação suave, verifica o alinhamento da alça e remove qualquer poeira residual de fábrica.

O acoplamento da válvula à tubulação requer precisão mecânica rigorosa. Siga estas etapas para uma instalação adequada da válvula de esfera sanitária :

1. Limpe ambas as faces do ferrolho com álcool isopropílico e um pano sem fiapos para remover a oleosidade.

2. Coloque a junta elastomérica na ponteira do tubo. Certifique-se de que a saliência interna da gaxeta se encaixe perfeitamente na ranhura do ferrolho.

3. Traga o corpo da válvula até o tubo. Alinhe o ferrolho da válvula com a junta.

4. Centralize a junta flangeada perfeitamente entre as duas faces do ferrolho. O diâmetro interno da junta deve estar alinhado exatamente com o furo da tubulação.

5. Apoie a tubulação adjacente com suportes rígidos. Elimine todo o estresse mecânico no corpo da válvula. O peso da tubulação pendurado na válvula distorce o corpo e leva à quebra prematura da vedação.

6. Enrole a braçadeira em torno dos flanges acoplados. Certifique-se de que o perfil do grampo captura ambos os ângulos da ponteira uniformemente.

7. Aperte a porca de fixação manualmente até ficar firme.

8. Aplique o torque final usando uma chave calibrada. As porcas borboleta padrão normalmente requerem 25 a 30 libras-polegada de torque. As braçadeiras aparafusadas de alta pressão requerem valores de torque específicos descritos no manual do fabricante.

O aperto excessivo é um erro comum que causa a extrusão da junta. O elastômero se comprime na trajetória do fluido, criando um grave risco de contaminação e restringindo o fluxo. Selecione o tipo de grampo correto para os parâmetros do processo. Os grampos de dobradiça única atendem a aplicações padrão de baixa pressão. Braçadeiras aparafusadas de dobradiça dupla ou de alta pressão suportam ciclos SIP rigorosos e pressões de linha elevadas.

Verifique a instalação através de rigorosos testes pós-instalação. Realize testes de pressão hidrostática usando água purificada para identificar vazamentos graves. Faça um ciclo a seco na válvula sob pressão total do sistema para confirmar se o atuador fornece torque suficiente. Execute uma validação CIP inicial para confirmar a integridade da vedação sob estresse térmico e exposição química.

Solução de problemas e prevenção de vazamentos

Diagnosticar vazamentos imediatamente após a inicialização do sistema para evitar perda extensa de produto. Verifique primeiro a tensão da braçadeira, pois a vibração afrouxa as porcas borboleta padrão. Inspecione o exterior da junta quanto a umidade ou acúmulo de sal. Um choro lento geralmente indica uma junta comprimida ou uma face da ponteira arranhada. O gotejamento rápido geralmente indica um desalinhamento grosseiro ou uma junta subdimensionada.

A diferenciação entre falha da junta e fixação irregular requer observação cuidadosa. Uma gaxeta instalada incorretamente comprime à medida que a braçadeira aperta, comprometendo a vedação. No entanto, o desalinhamento do tubo aplica um torque indevido em toda a conexão. Se a tubulação se aproximar da válvula em um ângulo, a braçadeira não poderá puxar as anilhas até ficarem niveladas. Esta distorção mecânica quebra a vedação, independentemente da qualidade da junta. O realinhamento dos suportes dos tubos é a única solução permanente. Não tente consertar um vazamento de desalinhamento apertando demais a braçadeira. Isto destrói a junta e danifica as faces do ferrolho.

As flutuações de temperatura durante o SIP fazem com que os grampos padrão se soltem com o tempo. O aço inoxidável expande durante a esterilização a vapor e contrai durante a fase de resfriamento. Este ciclo térmico comprime o elastômero e reduz a força de fixação. Requer reaperto de rotina como parte de um cronograma de manutenção preventiva. Grampos especializados com mola compensam automaticamente o ciclo térmico, mantendo pressão constante na gaxeta.

Fornecimento: Escolhendo um Fabricante de Válvula Esfera Sanitária

A conformidade regulatória exige documentação não negociável do seu fornecedor. Solicite Relatórios de Teste de Material (MTRs) para todos os componentes metálicos para verificar a composição química exata do lote térmico. Verifique os certificados de elastômero aprovados pela FDA para todas as juntas e sedes. Procure a autorização oficial dos Padrões Sanitários 3-A para garantir que o projeto atenda aos critérios de higiene reconhecidos.

Um fabricante respeitável de válvulas de esfera sanitária fornece documentação técnica clara e acessível. Eles fornecem manuais de manutenção abrangentes e procedimentos operacionais padrão (SOPs). Esses documentos orientam os técnicos das instalações na reconstrução, solução de problemas e limpeza de modelos de válvulas específicos. A falta de suporte técnico leva à manutenção inadequada e à redução da vida útil da válvula.

As válvulas padrão disponíveis no mercado não se adaptam a todas as aplicações especializadas. Pode ser necessário fazer parceria com um fornecedor de válvulas de esfera sanitária OEM para construções complexas. Os OEMs acomodam dimensões face a face personalizadas para substituir equipamentos obsoletos sem necessidade de repipeagem. Eles fornecem suportes de montagem de atuação especializados para sistemas de controle proprietários. Eles alcançam acabamentos superficiais específicos, como eletropolimento de 15 Ra, necessários para meios farmacêuticos ultrapuros.

As importações baratas acarretam custos operacionais ocultos que excedem em muito as poupanças iniciais. Faça parceria com um fabricante que garanta uma rastreabilidade rigorosa do lote. Tolerâncias de usinagem consistentes evitam dores de cabeça na instalação e garantem a intercambialidade das peças. Kits de vedação de reposição prontamente disponíveis minimizam o tempo de inatividade durante as tarefas de manutenção de rotina.

Conclusão

1. Meça o diâmetro externo (DE) do tubo existente usando calibradores digitais para confirmar o tamanho exato do terminal necessário antes de solicitar componentes.

2. Faça referência cruzada da temperatura Clean-In-Place (CIP) e das concentrações químicas de sua instalação com os gráficos de compatibilidade de elastômero para selecionar o material de vedação correto.

3. Solicite Relatórios de Teste de Materiais (MTRs) e certificados de conformidade da FDA ao seu fornecedor antes de finalizar qualquer pedido de compra.

4. Calibre suas chaves de torque com as libras-polegadas especificadas pelo fabricante antes de iniciar a instalação física para evitar a extrusão da junta.

Perguntas frequentes

P: Qual é a diferença entre uma válvula esférica padrão e uma válvula esférica sanitária com três braçadeiras?

R: Uma válvula de esfera padrão usa conexões roscadas ou flangeadas, criando fendas onde as bactérias se reproduzem. Uma válvula de esfera sanitária com três braçadeiras apresenta superfícies internas altamente polidas, extremidades com três braçadeiras para desmontagem rápida e sedes com cavidades preenchidas. Esses elementos de design evitam o aprisionamento de fluidos e permitem limpeza e esterilização eficazes.

P: Como você mede uma conexão de três braçadeiras para uma válvula de esfera?

R: Você mede o diâmetro externo (DE) da própria tubulação, não a face mais larga do flange. Por exemplo, uma conexão tri-clamp de 2 polegadas corresponde a um diâmetro externo de tubo de 2 polegadas, embora o flange meça aproximadamente 2,5 polegadas. A correspondência da junta com o diâmetro externo do tubo evita vazamentos e restrições de fluxo.

P: Como posso evitar vazamentos e quebras ao instalar uma válvula de esfera sanitária?

R: Evite vazamentos garantindo o alinhamento perfeito do tubo para remover o estresse mecânico do corpo da válvula. Apoie a tubulação adjacente com suportes rígidos. Assente a junta perfeitamente nivelada entre os terminais e aplique o torque correto à braçadeira sem apertar demais.

P: Você pode apertar demais uma conexão de válvula de esfera sanitária?

R: Sim. Apertar demais a braçadeira comprime demais a gaxeta elastomérica, forçando-a a ser extrudada no fluxo de fluido. Esta intrusão cria turbulência, restringe o fluxo e forma zonas mortas onde os produtos químicos de limpeza não conseguem chegar, levando à contaminação.

P: Qual é o melhor material de junta para uma válvula de esfera sanitária de aço inoxidável?

R: O EPDM funciona melhor para aplicações gerais de água e vapor. O PTFE (Teflon) oferece resistência química incomparável para meios agressivos, mas requer braçadeiras de alta pressão. Viton (FKM) lida com óleos de alta temperatura e solventes específicos. A seleção depende inteiramente dos parâmetros exatos do seu processo.

P: Com que frequência as válvulas de esfera sanitárias devem ser reconstruídas ou substituídas?

R: A frequência de reconstrução depende dos ciclos de atuação, da abrasividade do fluido e das temperaturas CIP/SIP. Os cronogramas de manutenção preventiva normalmente determinam a substituição anual de sedes e juntas. Os sinais de desgaste incluem desgaste lento, aumento do torque de atuação ou degradação visível do elastômero.

P: Por que escolher uma válvula de esfera sanitária OEM em vez de opções disponíveis no mercado?

R: Os parceiros OEM fornecem dimensões face a face personalizadas, bases de montagem de atuação especializadas e acabamentos específicos de rugosidade de superfície interna (Ra). Eles garantem rastreabilidade rigorosa de materiais e soluções de engenharia para dinâmicas de fluidos exclusivas que as válvulas padrão disponíveis no mercado não conseguem suportar.
