No mundo dos sistemas de controle de fluidos, é crucial entender as nuances entre diferentes tipos de válvulas. Entre as válvulas mais usadas estão a válvula de esfera e a válvula de disco. Eles desempenham papéis fundamentais em várias indústrias, de petróleo e gás a produtos farmacêuticos. Enquanto ambos servem ao objetivo fundamental de regular o fluxo de fluidos, seu projeto, operação e aplicações diferem significativamente. Este artigo investiga profundamente as diferenças entre as válvulas de esferas e as válvulas de disco, fornecendo uma análise abrangente que aumentará sua compreensão desses componentes essenciais.

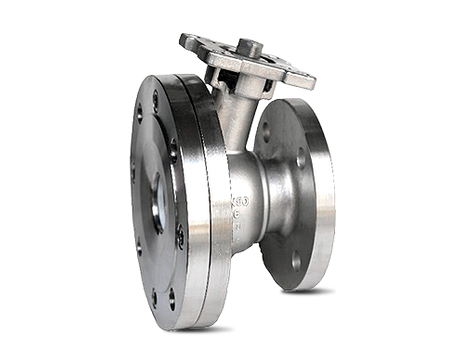

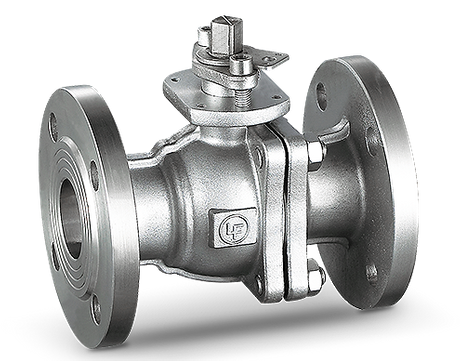

As válvulas de bola são caracterizadas por uma unidade de fechamento esférico com um orifício no centro. Quando o orifício se alinha com a tubulação, o fluido flui livremente; Quando girado 90 graus, o fluxo para. Este mecanismo simples oferece operação rápida e vedação confiável. A bola é normalmente feita de materiais como aço inoxidável, latão ou cromo para suportar várias pressões e temperaturas. Os assentos geralmente são compostos de materiais macios, como o Teflon, para garantir uma vedação apertada.
As válvulas de disco, geralmente chamadas de válvulas de borboleta, utilizam um disco plano montado em uma haste para controlar o fluxo do fluido. Quando a válvula está totalmente aberta, o disco gira um quarto de volta, permitindo um fluxo quase irrestrito. O disco é normalmente feito de metais duráveis ou materiais compósitos e, como válvulas de esferas, os assentos podem ser revestidos com materiais macios para melhorar a vedação. O design compacto das válvulas de disco os torna adequados para aplicações onde o espaço é limitado.
As válvulas de bola operam girando a bola com um orifício (furo) no centro. O atuador, que pode ser uma alavanca ou alça, gira a bola para abrir ou fechar a válvula. A operação de quarto de volta permite o desligamento rápido, o que é vantajoso em aplicações que requerem parada imediata de fluxo. As válvulas de esferas oferecem operação de baixo torque e podem lidar com condições de alta pressão e temperatura, tornando -as versáteis em muitos ambientes industriais.
Válvulas de disco Controle o fluxo do fluido com um disco que gira em torno de um eixo. Quando o disco se alinha com o fluxo, a válvula está aberta; Quando é perpendicular, a válvula é fechada. O design permite uma operação rápida, semelhante às válvulas de bola, mas o disco permanece no fluxo de fluido, mesmo quando totalmente aberto. Isso pode causar uma ligeira queda de pressão, o que pode ser uma consideração em certas aplicações. No entanto, a simplicidade do mecanismo torna as válvulas de disco econômicas e fáceis de manter.
As válvulas de esferas, particularmente os tipos de furo, oferecem resistência mínima ao fluxo quando totalmente abertos. O design garante que o furo da bola corresponda ao diâmetro da tubulação, fornecendo um caminho de fluxo ininterrupto. Esse recurso é crucial nas aplicações em que a queda de pressão deve ser minimizada. No entanto, quando parcialmente abertos, as válvulas de esferas não são ideais para fins de limitação devido a danos potenciais do fluxo de alta velocidade, impactando os assentos macios.
As válvulas de disco exibem diferentes características de fluxo. O disco permanece dentro do caminho do fluxo, mesmo quando a válvula está totalmente aberta, o que introduz alguma resistência e uma queda de pressão. Apesar disso, as válvulas de disco se destacam em aplicações de limitação. Eles fornecem um bom controle de fluxo sobre uma variedade de aberturas, permitindo uma regulação precisa do fluxo de fluido. O fluxo é geralmente linear, facilitando a previsão e o controle do desempenho da válvula em vários cenários.
As válvulas de esferas são predominantes em indústrias que exigem desligamento confiável e apertado. Eles são comumente encontrados em oleodutos e gasodutos, plantas de processamento químico, instalações de tratamento de água e produtos farmacêuticos. A capacidade de uma válvula de esfera de lidar com altas pressões e temperaturas o torna adequado para aplicações críticas. Além disso, sua compatibilidade com sistemas automatizados permite a integração em configurações sofisticadas de controle de processos.
As válvulas de disco são amplamente utilizadas em aplicações em que restrições e custos espaciais são considerações significativas. Os sistemas HVAC, equipamentos de combate a incêndios e redes de distribuição de água geralmente empregam válvulas de disco. Sua adequação para tubos de grande diâmetro e capacidade de manusear lamas e líquidos com sólidos suspensos os tornam versáteis. Além disso, a facilidade de operação e os requisitos de baixa manutenção contribuem para sua popularidade em vários setores.
As válvulas de esfera oferecem várias vantagens, incluindo vedação apertada com baixo torque, operação rápida e queda de pressão mínima quando totalmente aberta. Eles são duráveis e têm um bom desempenho após muitos ciclos, garantindo a longevidade. No entanto, eles geralmente não são adequados para aplicações de limitação e podem ser mais caros do que outros tipos de válvulas. Os assentos também podem ser suscetíveis a danos quando usados parcialmente abertos sob alta pressão.
Vantagens: desligamento apertado, durabilidade, operação rápida, resistência mínima ao fluxo.
Desvantagens: Não é ideal para estrangulamento, danos potenciais dos assentos, maior custo.
As válvulas de disco são valorizadas quanto ao seu tamanho compacto, leve e custo-efetividade. Eles oferecem bons recursos de controle de fluxo e são adequados para aplicações de limitação. No entanto, o disco restante no caminho do fluxo causa uma queda de pressão, o que pode não ser aceitável em alguns sistemas. Além disso, eles podem não selar tão bem quanto as válvulas de esferas, o que pode ser uma desvantagem em aplicações que exigem desligamento fechado de bolhas.
Vantagens: econômico, adequado para limitar, design compacto.
Desvantagens: queda de pressão devido ao disco em fluxo, vedação menos apertada.
As válvulas de esfera são geralmente de baixa manutenção devido ao seu design simples e construção robusta. Eles podem suportar altas pressões e temperaturas, e os assentos são projetados para reduzir o desgaste. Para aplicações críticas, é importante inspecionar regularmente a válvula quanto a sinais de vazamento de assento ou desgaste na superfície da bola. No caso de dano ao assento, a válvula geralmente permite a substituição fácil de componentes internos sem removê -lo do pipeline.
As válvulas de disco também exigem manutenção mínima. Suas menos partes móveis e operação direta reduzem a probabilidade de falha mecânica. No entanto, como o disco está sempre em contato com o fluxo, ele pode estar sujeito a erosão ou corrosão, dependendo das características do fluido. As verificações regulares garantem que a válvula opere corretamente e permaneça livre de vazamentos. As peças de reposição são tipicamente baratas e prontamente disponíveis.
A seleção de uma válvula de esfera é ideal quando um desligamento apertado é necessário sem queda de pressão significativa. Eles são adequados para aplicações de alta pressão e alta temperatura e onde a operação rápida é necessária. Em sistemas em que são realizados porcos (oleodutos de limpeza (usem dispositivos chamados porcos), são preferidas porcos), as válvulas de esfera completas são preferidas porque permitem que os porcos passem sem obstrução.
As válvulas de disco são a opção preferida para diâmetros de tubo grandes e onde a economia de custos é essencial. Eles são eficazes para as aplicações de limitação e regulação de fluxo. Se o espaço for uma restrição ou o sistema tolera uma ligeira queda de pressão, as válvulas de disco oferecem uma solução eficiente. Sua capacidade de lidar com fluidos com sólidos suspensos também os torna adequados para certos processos industriais.
Avanços recentes melhoraram o desempenho e a aplicabilidade da válvula de esfera. Os desenvolvimentos em materiais de vedação permitem melhor desempenho em temperaturas extremas e ambientes corrosivos. A introdução de válvulas de esferas montadas em trunnion aumenta a operação em tamanhos maiores e pressões mais altas, reduzindo o torque necessário para a operação. A automação e a tecnologia de válvulas inteligentes permitem operação e monitoramento remotos, aumentando a eficiência e a segurança.
| Benefício | de avanço |
|---|---|
| Materiais de vedação aprimorados | Melhor desempenho em condições extremas |
| Designs montados em mingau | Torque operacional reduzido para válvulas grandes |
| Integração de automação | Recursos de operação e monitoramento remotos |
As válvulas de disco evoluíram com a introdução de projetos excêntricos e de dois deslocamentos, que melhoram o desempenho de vedação e reduzem o desgaste. As válvulas de disco de alto desempenho agora podem lidar com pressões e temperaturas mais altas, expandindo sua aplicabilidade. Os avanços da ciência dos materiais levaram a melhores materiais resistentes à corrosão, aumentando a longevidade da válvula, mesmo em ambientes severos.
Compreender as diferenças entre as válvulas de esferas e as válvulas de disco é essencial para a seleção da válvula correta para sua aplicação específica. Enquanto uma válvula de esfera oferece excelentes recursos de desligamento e queda de pressão mínima, as válvulas de disco fornecem soluções econômicas para regulação e limitação de fluxo. Ambos os tipos têm vantagens únicas e desvantagens em potencial, e a escolha depende em grande parte de fatores como requisitos de aplicação, características de fluido, condições de pressão e considerações de orçamento. Ao avaliar cuidadosamente esses fatores, você pode garantir o desempenho e a longevidade ideais do seu sistema de controle de fluidos.
1. Uma válvula de esfera pode ser usada para limitar as aplicações?
Embora uma válvula de esfera possa ser usada tecnicamente para limitar, geralmente não é recomendada. O estrangulamento pode causar danos aos assentos devido ao fluxo de alta velocidade e pode levar a vazamentos. As válvulas de esfera são mais adequadas para posições totalmente abertas ou totalmente fechadas.
2. Quais são as principais vantagens do uso de uma válvula de disco?
As válvulas de disco são econômicas, têm um design compacto e são excelentes para aplicações de regulamentação e limitação de fluxo. Eles são fáceis de instalar e manter, tornando -os uma escolha popular em vários setores.
3. Como uma válvula de esfera garante queda de pressão mínima?
Uma válvula de esfera, especialmente um tipo de furo completo, tem um orifício na bola que corresponde ao diâmetro da tubulação. Esse alinhamento quando totalmente aberto fornece um caminho de fluxo desobstruído, resultando em queda de pressão mínima na válvula.
4. As válvulas de bola são adequadas para aplicações de alta temperatura?
Sim, as válvulas de esferas são adequadas para aplicações de alta temperatura. Materiais e projetos de assentos podem ser selecionados para lidar com temperaturas elevadas, tornando -as versáteis para vários processos industriais.
5. Que manutenção é necessária para as válvulas de disco?
As válvulas de disco requerem manutenção mínima. As inspeções regulares para erosão ou corrosão no disco e nos assentos são recomendados. As peças de reposição são geralmente baratas e fáceis de instalar, se necessário.
6. Como os avanços na seleção de impacto na tecnologia de válvulas?
Os avanços como materiais de vedação aprimorados, controles automatizados e projetos aprimorados aumentam o desempenho e a aplicabilidade das válvulas de bola e disco. Manter -se atualizado com essas tecnologias pode levar a uma melhor eficiência e economia de custos.
7. Quando devo escolher uma válvula de esfera sobre uma válvula de disco?
Escolha uma válvula de esfera quando precisar de um desligamento apertado com queda de pressão mínima e quando a válvula estiver totalmente aberta ou fechada. Eles são ideais para sistemas de alta pressão e quando é necessária uma operação rápida.
