Os engenheiros muitas vezes enfrentam um ato de equilíbrio frustrante no projeto de processos. Eles precisam de modulação de fluxo precisa para sistemas críticos. Eles também exigem fechamento à prova de bolhas e vazamento zero para manter a segurança. Alcançar ambos geralmente inflaciona significativamente os orçamentos dos projetos. Insira a válvula de Este dispositivo dinâmico preenche a lacuna perfeitamente. Ele serve como um híbrido altamente capaz. Ele se ajusta confortavelmente entre válvulas liga/desliga padrão e válvulas de controle globo caras. Você obtém restrição de fluxo confiável sem sacrificar as capacidades de vedação hermética.esfera com porta V.
No entanto, implantá-los com sucesso exige um planejamento cuidadoso. Especificar um requer uma compreensão rigorosa de suas características de fluxo inerentes. Você também deve avaliar minuciosamente os riscos de cavitação e a compatibilidade do meio. Neste guia abrangente, exploramos o objetivo central dessas válvulas versáteis. Você aprenderá exatamente como eles funcionam e quando escolhê-los. Também descobriremos pontos cegos comuns de implementação. A compreensão desses fatores garante que você selecione a válvula ideal para suas condições precisas de processo.
Função primária: As válvulas esfera com porta em V oferecem controle de fluxo percentual igual e fechamento à prova de bolhas em uma unidade única e compacta, eliminando a necessidade de válvulas de bloqueio secundárias em linha.
Eficiência de custo e espaço: Elas normalmente oferecem um coeficiente de fluxo (Cv) mais alto e custam de 35% a 50% menos que válvulas de controle globo equivalentes.
Manuseio especializado de meios: O entalhe em V cria uma força de cisalhamento mecânica contra a sede, tornando-o altamente eficaz para meios fibrosos, de alta viscosidade ou com muita lama (por exemplo, celulose, águas residuais).
Limitações conhecidas: Elas são suscetíveis ao desgaste acelerado sob ciclagem de alta frequência e apresentam maiores riscos de cavitação em quedas acentuadas de pressão em comparação com válvulas de movimento linear.
As instalações de processo exigem curvas de fluxo previsíveis. Quando um sistema de controle envia um sinal para aumentar o fluxo em 10%, ele espera uma alteração correspondente de 10% no volume real. As válvulas padrão falham nesta tarefa. À medida que uma porta esférica padrão se abre, ela expõe imediatamente uma enorme área de fluxo. Isso causa um aumento abrupto e imprevisível de fluido.
O design da porta V resolve esse problema crescente de maneira brilhante. Ele utiliza um movimento giratório de 90 graus combinado com um entalhe em forma de V cortado diretamente na esfera ou no assento. À medida que a válvula começa a abrir, apenas a ponta mais estreita do “V” expõe o fluido. Isso fornece controle de microfluxo altamente sensível em baixas capacidades. À medida que a rotação continua, a secção mais larga do entalhe expõe exponencialmente mais área. Esta geometria cria uma característica de fluxo de “porcentagem igual”. Ele permite que os engenheiros de processo mantenham circuitos de controle estáveis sem picos de pressão voláteis.
Os fabricantes não usam uma abordagem única para todos. Você pode especificar diferentes ângulos de entalhe com base em seus requisitos precisos de engenharia. Cada ângulo serve a um propósito operacional distinto:
Portas V de 15° e 30°: Esses ângulos estreitos são projetados para microcontrole fino e cônico. Você deve usá-los em vazões extremamente baixas, onde a precisão da dosagem é fundamental.
Portas V de 45° e 60°: Oferecem o equilíbrio padrão para o dia a dia. Eles fornecem excelente precisão de estrangulamento, mantendo uma capacidade de fluxo geral respeitável.
Portas V de 90°: Este grande ângulo maximiza o coeficiente de fluxo (Cv). É ideal para aplicações de alto volume que exigem modulação de fluxo básica e em grande escala, em vez de microdosagem.

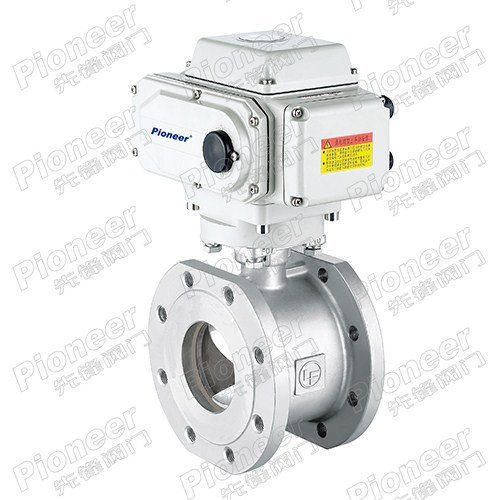

O corpo da válvula mecânica é apenas metade da solução. Para cumprir sua finalidade, você não pode emparelhar esta unidade com um simples atuador pneumático liga/desliga. Requer inteligência dinâmica. Você deve emparelhá-lo com atuadores de posicionamento. A maioria dos engenheiros especifica posicionadores eletropneumáticos ou atuadores elétricos de 4-20mA. Esses dispositivos leem sinais de entrada contínuos do seu sistema de controle distribuído (DCS). Eles então ajustam o ângulo rotativo com precisão para corresponder ao ponto de ajuste exato necessário.
Por que tantas plantas de processo modernas abandonam as enormes válvulas de controle tradicionais? A resposta está na eficiência mecânica pura. Os projetos de porta V estão bem acima de sua classe de peso em relação à capacidade de fluxo e pegada física.
O coeficiente de fluxo (Cv) mede a eficiência com que o fluido passa por uma restrição. As válvulas globo de movimento linear forçam o fluido através de caminhos tortuosos em forma de S. Este atrito interno reduz significativamente o Cv geral. Por outro lado, um entalhe em V rotativo fornece um caminho de fluxo quase direto quando totalmente aberto.
Este caminho reto reduz a turbulência interna. Ele permite que os engenheiros especifiquem válvulas menores e mais leves sem sacrificar o volume do fluido. Por exemplo, você pode substituir uma válvula globo de 8 polegadas por uma alternativa de entalhe em V de 6 polegadas. Isso economiza espaço crítico em plataformas de equipamentos lotadas. Também reduz o estresse estrutural em sua infraestrutura de tubulação.
Muitas válvulas de controle tradicionais vazam inerentemente. Os engenheiros muitas vezes aceitam isso como um mal necessário. As válvulas lineares padrão geralmente atingem classificações de fechamento ANSI Classe IV ou VI. Eles exigem uma válvula de bloqueio secundária em linha para garantir isolamento total.
Você pode eliminar essa redundância utilizando o princípio da bola flutuante. A pressão da linha a montante empurra fisicamente a esfera a jusante para a sede macia. Este mecanismo de vedação assistido por pressão cria um fechamento rigoroso e à prova de bolhas. Você obtém controle proporcional e isolamento absoluto de vazamento zero em um conjunto compacto. Essa capacidade dupla simplifica o layout da tubulação e reduz drasticamente os custos de hardware.
A água limpa é fácil de controlar. As realidades industriais raramente são limpas. As indústrias que lidam com partículas sólidas, xaropes agrícolas e pasta de papel enfrentam constantes problemas de congestionamento. Se você usar uma válvula de esfera padrão para lama, os sólidos ficarão presos entre a borda esférica e a sede. A válvula emperra e seu processo para.
O entalhe em V cria uma força de cisalhamento mecânico altamente eficaz. À medida que a válvula fecha, o perfil em V afiado atua como uma tesoura contra a sede estática da válvula. Ele corta de forma limpa fibras suspensas, partículas sólidas e lodo de alta viscosidade. Essa ação de autolimpeza é uma necessidade absoluta no tratamento de águas residuais, no branqueamento de celulose e em aplicações de mineração, onde as válvulas padrão falham diariamente.
A escolha do mecanismo de controle correto é uma decisão crítica de aquisição. Você deve pesar os custos iniciais em relação às capacidades operacionais de longo prazo. Embora as portas V ofereçam um valor imenso, elas não são substitutos universais para todas as válvulas globo.
As restrições orçamentárias orientam muitas decisões de engenharia. Em média, as válvulas rotativas com entalhe em V são altamente econômicas. Geralmente custam de 35% a 50% menos do que uma válvula de controle globo exatamente do mesmo tamanho de linha. Como eles geralmente possuem um Cv mais alto, às vezes você pode diminuir o tamanho do tubo, gerando economias de capital ainda maiores.
A rangeabilidade do controle define quão bem uma válvula modula o fluxo de suas posições mínima para máxima. As portas V oferecem rangeabilidade impressionante, muitas vezes atingindo proporções de 100:1 ou até 200:1. Eles lidam com amplos espectros de fluxo sem esforço.
No entanto, as válvulas globo continuam sendo o padrão objetivo da indústria para microprecisão extrema e ultrafina. Se o seu processo químico requer dosagem de gotas de fluido com precisão linear quase perfeita, uma válvula globo oferece melhor previsibilidade matemática.
Com que frequência a válvula ajustará sua posição? Esta questão determina a vida útil de suas vedações internas.
Vantagem da válvula globo: O plugue se eleva diretamente da sede. Eles raramente se tocam durante a fase de estrangulamento real. Este controle sem contato os torna ideais para ajustes contínuos de alta frequência (modulação a cada poucos segundos).
Realidade V-Port: A esfera permanece em atrito constante com a sede macia durante a rotação. Sob ciclos altamente repetitivos, esta fricção constante acelera a degradação da vedação.
Para simplificar a aquisição, siga esta lógica de seleção acionável:
'Escolha a porta V para redução de área ocupada, orçamentos apertados, fechamento à prova de bolhas e manuseio de polpas. Escolha a válvula Globe para ambientes de temperatura extremamente alta (>350°F), ciclo contínuo de alta frequência ou operações de mistura de 3 vias com múltiplas portas.'
Referência rápida: gráfico de comparação de capacidades
Critérios de Avaliação | Design rotativo com porta V | Design de globo linear |
|---|---|---|
Caminho de fluxo e Cv | Direto; Cv excepcionalmente alto | Caminho tortuoso; Cv inferior |
Aula de desligamento | Vazamento zero / à prova de bolhas | Geralmente ANSI Classe IV a VI |
Manuseio de Partículas | Excelente (a ação de cisalhamento evita entupimentos) | Ruim (Propenso a reter sólidos sob o tampão) |
Ciclismo de alta frequência | Moderado (fricção constante da sede causa desgaste) | Excelente (aceleração sem contato) |
Custo médio de aquisição | Baixo a Moderado (35%-50% mais barato) | Alto |
A experiência nos ensina que nenhuma solução de engenharia é perfeita. Se você especificar essas unidades cegamente, estará criando sérios riscos operacionais. Você deve avaliar a dinâmica de fluidos específica da sua tubulação para evitar falhas catastróficas.
As leis da física representam a maior ameaça para qualquer válvula de controle. À medida que o fluido se aproxima do entalhe em V restrito, ele acelera. O ponto mais estreito desse jato de fluido é chamado de vena contracta . Aqui, a velocidade do fluido aumenta drasticamente e a pressão estática cai.
Se a pressão na vena contracta cair abaixo da pressão de vapor do fluido, o líquido se transforma em bolhas de vapor. À medida que o fluido passa pela restrição e a pressão da tubulação se recupera, essas bolhas implodem violentamente. Este fenômeno é chamado de cavitação. As implosões agem como pequenas britadeiras, arrancando metal do corpo da válvula e da tubulação a jusante. Como as válvulas rotativas têm altas taxas de recuperação, elas apresentam maiores riscos de cavitação em quedas acentuadas de pressão em comparação com as válvulas de movimento linear. Você deve calcular as quedas de pressão cuidadosamente antes da instalação.
Selecionar um ângulo de entalhe estreito parece ideal para um controle preciso. No entanto, existe uma penalidade oculta. Em ângulos estreitos como 15°, o material físico da bola bloqueia fortemente o tubo. Esta restrição de fluxo pode exceder 70% mesmo quando a válvula está totalmente aberta.
Se você não levar isso em conta, você privará seu processo posterior do volume de fluido necessário. Para utilizar um entalhe de 15° de forma eficaz, você frequentemente precisa redimensionar seu pipeline upstream para evitar gargalos graves no fluxo.
Os fluidos limpos são suaves. Pastas abrasivas movendo-se em altas velocidades são destrutivas. Quando a mídia de alta velocidade abre caminho através do estreito entalhe em V, cria um intenso efeito de limpeza. As sedes padrão de PTFE ou de metal sofrem erosão rapidamente sob essa barragem abrasiva.
Para mitigar esse ponto cego, você deve especificar materiais avançados. Para ambientes altamente abrasivos, especifique cerâmica estrutural, aço inoxidável fundido sólido ou superfícies revestidas com estelite. Esses materiais endurecidos resistem à abrasão, prolongando a vida útil dos componentes internos.
Adquirir o hardware certo vai além de olhar um catálogo. Envolve alinhar a ciência dos materiais com seus parâmetros operacionais. Também requer parcerias com fabricantes capazes de fornecer soluções altamente personalizadas.
A temperatura determina completamente os materiais de vedação. Sedes macias padrão, geralmente feitas de PTFE reforçado ou RTFE, suportam temperaturas que variam de -46°C a +200°C de forma confiável. Eles fornecem excelente vedação à prova de bolhas para processos industriais padrão.
Contudo, muitos processos contínuos envolvem vapor superaquecido ou óleos térmicos. Os assentos macios derretem instantaneamente nessas condições. Para temperaturas superiores a 200°C, você deve avaliar atualizações especializadas. Compostos avançados de grafite, PEEK ou assentos sólidos de metal com metal podem suportar ambientes extremos, às vezes elevando os limites de temperatura até +500°C.
Os catálogos padrão raramente resolvem desafios de engenharia proprietários. Se você projetar máquinas especializadas, plataformas de injeção de produtos químicos ou sistemas proprietários de tratamento de água, as válvulas padrão disponíveis no mercado podem não se adequar às suas curvas de fluxo específicas.
É aqui que as parcerias de produção especializada se tornam inestimáveis. Encontrar um parceiro OEM confiável para válvulas de esfera permite que você personalize profundamente o equipamento. Um parceiro OEM forte usinará geometrias de entalhe personalizadas (como um ângulo de 22,5° ou 75°) para atender aos seus requisitos matemáticos exatos de fluxo. Eles também garantirão a conformidade da montagem do atuador, garantindo que os corpos das válvulas apresentem suportes de montagem padrão ISO 5211 para integração perfeita de automação.
Eventualmente, toda válvula requer manutenção. A estrutura física do corpo da válvula determina o quão difícil será a manutenção.
Corpos de peça única e de duas peças geralmente são mais baratos no início. No entanto, repará-los exige que os engenheiros desparafusem toda a unidade da tubulação, interrompendo a tubulação adjacente. Por outro lado, os corpos de três peças oferecem enormes vantagens de manutenção. A seção central que contém a bola e os assentos oscila livremente. Os mecânicos deixam as tampas firmemente aparafusadas aos tubos. Essa capacidade de reparo imediata economiza inúmeras horas durante interrupções programadas da planta. Ele permite substituições rápidas de assentos e faz com que seu processo volte a funcionar rapidamente.
A finalidade de uma válvula rotativa com porta em V é notavelmente clara. Ele existe para unificar economicamente padrões rígidos de fechamento com vazamento zero com regulação de fluxo dinâmica e percentual igual. Ele consegue isso em um espaço altamente compacto. Ao utilizar o efeito de cisalhamento do entalhe em V, ele lida com meios fibrosos e lamas que destroem rotineiramente as válvulas lineares tradicionais.
Embora ofereçam imensas vantagens em termos de espaço e orçamento, exigem uma implementação cuidadosa. O atrito de alta frequência e quedas acentuadas de pressão podem causar desgaste rápido ou cavitação severa. Antes de finalizar sua aquisição, tome medidas deliberadas. Mapeie as quedas exatas de pressão na tubulação, calcule as frequências de ciclo previstas e identifique os tipos exatos de mídia. Compare esses dados com os limites de cavitação documentados da válvula. A execução dessas etapas analíticas garante que seu processo permaneça eficiente, seguro e altamente preciso.
R: Sim. Utilizando mecânica de esfera flutuante e assentos elastoméricos macios, ele alcança um fechamento positivo e estanque a bolhas. A pressão da linha a montante força a esfera firmemente contra a sede a jusante, criando uma vedação confiável que excede as classes de vazamento padrão da válvula de controle.
R: Você experimentará curvas de fluxo imprevisíveis e altamente não lineares. À medida que as válvulas padrão abrem ligeiramente, elas liberam grandes volumes de fluido instantaneamente. Isso causa grave instabilidade do sistema, rápido desgaste da sede devido a altas velocidades localizadas e um risco significativamente maior de danos ao golpe de aríete.
R: Geralmente, sim. O entalhe em V está orientado para enfrentar o fluxo a montante. Esta orientação específica utiliza a pressão de entrada para uma mecânica de vedação adequada e uma geometria de fluxo precisa. No entanto, existem certas configurações OEM bidirecionais especializadas para aplicações exclusivas.
R: Sim, eles lidam com o vapor de forma eficaz, desde que você atualize os materiais internos. Os assentos macios padrão irão falhar. Você deve substituí-los por assentos metal-metal, PEEK de alta temperatura ou compostos avançados de grafite capazes de suportar temperaturas de até 343°C (650°F) ou superiores.
