Imagine o sistema de água da sua cidade como uma rede gigante de rodovias. Assim como o tráfego precisa de semáforos e rampas para controlar o fluxo, a água precisa de válvulas para gerenciar sua jornada de estações de tratamento para sua torneira. Entre esses controladores de tráfego, as válvulas de borboletas se destacam como os cavalos de trabalho da moderna infraestrutura de água.
Se você já se perguntou como as cidades gerenciam milhões de galões de água que fluem através de tubos todos os dias, está prestes a descobrir uma de suas ferramentas mais importantes. As válvulas de borboleta nos sistemas de abastecimento de água atuam como porteiros, controlando quando a água flui, a rapidez com que ela se move e para onde vai. Eles estão em toda parte em nossas redes de água, mas a maioria das pessoas nunca sabe que existe.
Este guia o levará a tudo sobre esses dispositivos essenciais. Você aprenderá como eles funcionam, por que os utilitários de água os preferem e onde os encontrará protegendo nossa água potável. Seja você um profissional de água, um estudante de engenharia ou apenas curioso sobre a infraestrutura, obterá informações práticas sobre esses dispositivos versáteis de controle de fluxo.
As válvulas de borboleta oferecem controle de fluxo ideal para sistemas de água DN 200 e maiores - seu design brilha em tubos grandes, onde as válvulas de portão se tornam proibitivamente caras e volumosas
O design excêntrico duplo fornece o melhor equilíbrio entre desempenho e custo - a ação da câmera reduz o desgaste, mantendo os preços razoáveis para os orçamentos municipais
Certificação NSF 61 essencial para aplicações de água potável - nunca comprometa a segurança da água potável; Verifique todos os materiais molhados que atendem aos padrões
A manutenção regular garante décadas de serviço confiável - o exercício mensal e as inspeções anuais impedem a maioria dos problemas antes de iniciar
Instalação adequada crítica para operação sem vazamentos -reserve um tempo para alinhar flanges, seguir padrões de parafusos e operação de teste antes de pressurizar
Uma válvula de borboleta é basicamente um disco de metal que gira dentro de um tubo para controlar o fluxo de água. Pense nisso como uma moeda girando em um tubo - quando a moeda enfrenta você, a água não pode passar. Vire -o de lado e a água flui livremente em torno dele.
Aqui está o que o torna especial: ele precisa apenas de um quarto de turno (90 graus) para passar de completamente fechado para totalmente aberto. É por isso que os engenheiros o chamam de 'válvula de trimestre' 'O disco, que se parece com a asa de uma borboleta, fica em uma haste que atravessa o centro. Quando você gira a alça ou atuador para fora, a haste gira o disco dentro.
Vamos compará -lo com outras válvulas comuns:
| Tipo de válvula | Espaço | de operação necessária | melhor uso |
|---|---|---|---|
| Borboleta | 90 ° Turn | Compactar | Grandes tubos, operação rápida |
| Portão | Voltas múltiplas | Grande | Fluxo total, uso pouco frequente |
| Bola | 90 ° Turn | Médio | Tubos pequenos a médios |
| Globo | Voltas múltiplas | Grande | Regulação do fluxo |
A válvula borboleta vence no suprimento de água porque combina operação rápida, tamanho pequeno e excelente capacidade de fluxo - perfeita para grandes redes de água.
Toda válvula de borboleta tem cinco peças principais trabalhando juntas. Vamos quebrá -los:
O corpo da válvula
Este é a concha externa da válvula. Nos sistemas de água, geralmente é feito de ferro dúctil revestido com epóxi. Por que? O ferro dúctil é resistente o suficiente para lidar com a instalação subterrânea e a pressão da água. O revestimento epóxi interrompe a ferrugem e mantém sua água potável em segurança. Ele se encaixa entre dois flanges de tubo, tornando a instalação direta.
O disco que
o disco faz o trabalho real de parar ou permitir o fluxo de água. As válvulas de água modernas usam discos de ferro dúctil com bordas de aço inoxidável. Essa combinação resiste ao desgaste do fluxo constante de água. Alguns discos ainda têm formas especiais para reduzir a turbulência quando parcialmente abertas.
O caule
pensa no caule como o eixo do disco. Normalmente, é 316 aço inoxidável - uma nota que não corroe, mesmo na água clorada. O caule conecta sua alça externa ao disco interno, transferindo sua força de viragem através do corpo da válvula.
O assento
que o assento cria um selo estanque quando fechado. Para água potável, usamos materiais como:
Borracha EPDM : Ótimo para água clorada, dura anos
PTFE (Teflon) : extremamente suave, resiste a produtos químicos
NBR (nitrila) : Orçamento para o Serviço Geral de Água
O sistema de vedação
múltipla O-rings ao redor do caule evita vazamentos. Os designs modernos usam vários O-rings empilhados juntos. Se um falhar, outros mantêm o selo. Essa redundância significa menos manutenção e vida útil mais longa.
Caminhe por qualquer estação de tratamento de água ou estação de bomba e verá válvulas de borboleta em todos os lugares. Eles são a escolha preferida para controlar o fluxo de água nos tubos de 8 polegadas (DN 200) e maior. Aqui é onde eles brilham:
As linhas municipais de transmissão de água
usam válvulas de borboleta maciças em suas principais artérias de água. Estamos falando de tubos de 24 a 60 polegadas de diâmetro, transportando água de estações de tratamento para bairros. Essas válvulas permitem que os operadores isolem seções para reparos sem desligar todo o sistema.
Operações da estação de bombeamento
Cada aplicação da válvula de borboleta nas estações de bombeamento de abastecimento de água serve a um objetivo específico:
Válvulas de isolamento da bomba permitem que os técnicos atendam bombas individuais
Válvulas de descarga controlam água saindo da estação
Válvulas de ignorar o rotear a água em torno do equipamento durante a manutenção
A assistência da válvula de retenção impede o refluxo
As usinas de tratamento de sistemas
de tratamento de água dependem de válvulas de borboleta em todas as etapas:
| planta Área da planta | Válvula Função |
|---|---|
| Ingestão de água bruta | Controlar o volume de água recebido |
| Tanques de liquidação | Isolar tanques para limpeza |
| Camas de filtro | Gerencie operações de retrolavagem |
| Alimentação química | Controle de tratamento químico de tratamento |
| Limpo bem | Regular o armazenamento de água tratada |
| Distribuição | Água direta para a rede |
Pontos de controle de infraestrutura
Conexões de reservatório : enchimento de controle e desenho do armazenamento
Limites da zona : distritos de pressão separados
Isolamento de emergência : desligamento rápido durante os intervalos principais
Sistemas de incêndio : garanta fluxo adequado para hidrantes
As concessionárias de água escolhem válvulas de borboleta por razões práticas. Primeiro, eles lidam com fluxos maciços sem criar gargalos. Uma válvula borboleta de 36 polegadas pode passar mais de 50.000 galões por minuto quando totalmente aberta.
Eles criam queda de pressão mínima-normalmente apenas 3-5 psi em fluxo total. Compare isso com uma válvula global que pode cair 10-15 psi. A queda de pressão mais baixa significa que as bombas funcionam menos, economizando custos de eletricidade.
O espaço é importante no subsolo. Uma válvula de borboleta ocupa cerca de um terço do espaço de uma válvula de porta comparável. Nas estações de bomba movimentadas ou cofres de válvula, esse design compacto facilita muito a instalação e a manutenção.
Para tubos grandes, eles são campeões econômicos. Uma válvula borboleta de 48 polegadas custa significativamente menor que uma válvula de porta do mesmo tamanho. A economia aumenta com o diâmetro - exatamente onde os sistemas de água mais precisam deles.
O termo 'excêntrico ' refere -se a como o disco fica na válvula. Cada design oferece benefícios diferentes para os sistemas de água.
Válvulas de borboleta concêntricas (zero deslocamento)
Nessas válvulas, tudo se alinha centralizado. O caule corre diretamente pelo meio do corpo e do corpo da válvula. É o design mais simples.
Principais recursos:
O assento de borracha envolve completamente o disco
A borda do disco sempre toca o assento, mesmo quando aberto
Classificação de pressão até 250 psi
Faixa de temperatura até 400 ° F
Melhor para linhas de água residenciais de baixa pressão
Eles funcionam muito bem para:
Abastecimento de água de prédio de apartamentos
Sistemas de irrigação
Circulação da piscina
Aplicações comerciais leves
Válvulas de borboleta excêntricas duplas (compensação dupla)
Aqui é onde fica inteligente. O caule é compensado de duas maneiras - ele se afastou da superfície de vedação do disco e mudou para um lado. Isso cria uma ação de câmera ao abrir.
O que isso significa para os sistemas de água:
O disco se afasta do assento durante a abertura
Menos atrito significa vida de assento mais longa
Lida com pressões até a PN 16 (232 psi)
Torque de operação reduzido
Escolha padrão para redes de água da cidade
Comparação de desempenho:
| Recurso | concêntrico | duplo |
|---|---|---|
| Desgaste do assento | Mais alto | Mais baixo |
| Força operacional | Mais alto | Mais baixo |
| Classificação de pressão | Mais baixo | Mais alto |
| Custo | Mais baixo | Moderado |
| Faixa de tamanho típico | 2 '-24 ' | 6 '-120 ' |
Válvulas de borboleta excêntricas (triplas de deslocamento triplo)
A opção premium adiciona um terceiro deslocamento - a superfície de vedação é usinada em ângulo. Isso cria um selo em forma de cone, onde o metal encontra metal apenas com fechamento total.
Eles se destacam em aplicações de água exigentes:
Zero vazamento mesmo em alta pressão
Lida com PN 40 (580 psi)
Opera de maneira confiável a temperaturas extremas
Assentos de metal nas últimas décadas
Perfeito para transmissão crítica de água
Use -os para:
Mains de água de alta pressão
Plantas hidrelétricas
Instalações de dessalinização
Sistemas de água industriais
Válvulas de borboleta no estilo de bolacha
Estes deslizam entre dois flanges de tubo, como um recheio de sanduíche. Os parafusos longos percorrem ou através do corpo da válvula para manter tudo unido.
Vantagens:
Opção mais barata
Peso mais leve
Requisito de espaço mínimo
Fácil de instalar
Limitações:
Não pode ser usado nas extremidades do tubo
Ambos os flanges devem ser desconectados para remoção
Não é ideal para serviço de alta pressão
Válvulas de borboleta no estilo de lug
As válvulas de lugo enfiaram orifícios ao redor do corpo. Cada flange do tubo parafusos diretamente na válvula com seu próprio conjunto de parafusos.
Por que os sistemas de água preferem:
Um lado pode ser removido enquanto o outro mantém a pressão
Trabalha para serviço sem saída
Melhor para acesso à manutenção
Classificação de pressão ligeiramente mais alta do que o estilo de bolacha

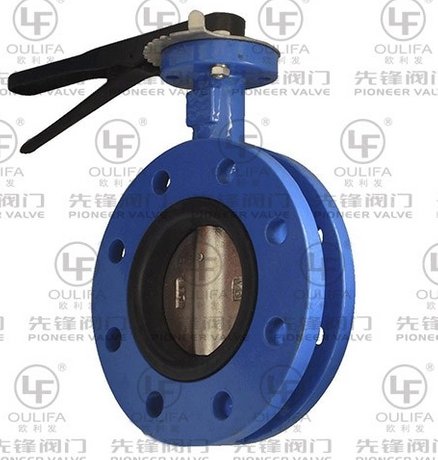

Válvulas de borboleta de flange dupla
Essas válvulas vêm com seus próprios flanges presos. Eles aparafusam diretamente para os flanges do tubo em ambos os lados.
Benefícios para grandes redes de água:
Tipo de conexão mais forte
Lida com tensões de tubo melhor
Estrutura auto-sustentável
Preferido para tubos mais de 24 polegadas
Alinhamento mais fácil durante a instalação
Quando se trata de beber água, a seleção de materiais não é apenas sobre desempenho - trata -se de segurança. A certificação NSF 61 garante que os materiais não solam substâncias nocivas na água.
Opções do corpo da válvula
O ferro dúctil domina os corpos da válvula de água. Aqui está o porquê:
Mais forte que o ferro fundido
Resiste a quebrar sob pressão
Custa menos do que aço inoxidável
Fácil de revestir para proteção contra corrosão
O revestimento epóxi ligado a fusão é crucial. É aplicado como pó depois assado, criando uma barreira entre ferro e água. Este revestimento deve passar testes rígidos para contato com água potável.
Construção de disco
As válvulas de água modernas usam desenhos de disco sofisticados:
| componente excêntrico | Material | Objetivo Objetivo |
|---|---|---|
| Essencial | Ferro dúctil | Força estrutural |
| Borda | 316 aço inoxidável | Superfície de vedação |
| Revestimento | Pó epóxi | Proteção à corrosão |
| Hardware | Aço inoxidável | Resistência à corrosão |
A borda de aço inoxidável geralmente é soldada continuamente ao redor do perímetro do disco. Isso cria uma superfície de vedação suave e à prova de corrosão.
Seleção de material do assento
Cada material do assento se adapta às diferentes condições da água:
EPDM (monômero de etileno propileno dieno)
Temperatura: -20 ° F a 230 ° F
Excelente resistência ao cloro
Mantém flexibilidade ao longo do tempo
Primeira escolha para água municipal
Resiste à degradação do ozônio
PTFE (Politetrafluoroetileno/Teflon)
Temperatura: -100 ° F a 450 ° F
Coeficiente de atrito mais baixo
Campeão de Resistência Química
FDA aprovado para contato com alimentos
Custo mais alto, mas a vida mais longa
NBR (borracha de butadieno nitrila)
Temperatura: -35 ° F a 250 ° F
Bom material de uso geral
Resiste aos óleos e combustíveis
Opção amigável ao orçamento
Não é ideal para exposição ao ar livre
A água é surpreendentemente agressiva para os metais. Adicione o cloro para desinfecção e a corrosão acelera. É por isso que as estratégias de proteção são importantes.
Abordagem de proteção de várias camadas
Seleção de material base : comece com ligas resistentes à corrosão
Revestimento de superfície : aplique epóxi aprovado pela FDA
Proteção catódica : use ânodos de sacrifício em água agressiva
Isolamento do material : impedir o contato de metal diferente
Áreas de proteção crítica
A interface com haste para corpo precisa de atenção especial. A água não deve atingir as áreas de rolamento do caule. Designs modernos usam:
Vedações duplas de o-ring
Buchas de caule feitas de materiais à prova de corrosão
Embalagem de graxa em câmaras seladas
Mangas de aço inoxidável
Padrões de qualidade de revestimento
| Teste Objetivo | Objetivo | Propriedade |
|---|---|---|
| Grossura | Mínimo 10 mils | Garanta cobertura |
| Detecção de férias | Zero furos | Encontre lacunas de revestimento |
| Adesão | Sem descascamento em 2000 psi | Verifique a ligação |
| Resistência ao impacto | Sem rachaduras em 160 in-lb | Evitar danos |
Obter a instalação na primeira vez economiza anos de problemas. Veja como os profissionais fazem isso:
Etapa 1: A preparação do flange começa limpando os dois flanges de tubo. Remova a ferrugem, o material antigo da junta e qualquer detritos. Use uma escova de arame ou raspador. Verifique se os flanges são paralelos - o desalinhamento causa vazamentos e tensiona a válvula.
Etapa 2: Verifique a verificação de liberação do disco Antes de instalar, abra a válvula totalmente. Verifique se o disco não atingirá a parede do tubo. Você precisa de pelo menos uma folga de 1 polegada ao redor. Para válvulas próximas a bombas ou cotovelos, você pode precisar de uma peça de espaçador.
Etapa 3: Centro de posicionamento da válvula a válvula entre os flanges. Para válvulas grandes, use tiras de elevação ao redor do corpo, nunca através do furo. Mantenha o caule horizontal ou vertical - evite posições angulares que estressam os rolamentos.
Etapa 4: Parafusos parafusos, mas não aperte ainda. Siga esta sequência:
Termo a mão todos os parafusos
Parafusos opostos em um padrão de estrela
Torque para 30% da especificação
Aumentar para 60% após o mesmo padrão
Torque final para a especificação
Verifique novamente após 24 horas
Etapa 5: Teste de função antes de pressurizar:
Ciclo a válvula totalmente aberta e fechada
Verifique a operação suave
Verificar a precisão do indicador de posição
Comutadores de limite de teste se automatizados
Documentar valores de torque
Manutenção regular mantém as válvulas trabalhando por décadas. As concessionárias de água normalmente seguem este cronograma:
Tarefas mensais
Válvulas de exercício não usadas regularmente
Verifique se há vazamentos externos
Verifique os indicadores de posição
Recorde torque de operação
Tarefas trimestrais
Lubrificar buchas de haste se acessíveis
Operação do atuador de teste
Verifique o ajuste da glândula de embalagem
Exterior da válvula limpa
Tarefas anuais
Teste operacional completo
Documentação do teste de torque
Calibração do atuador
Teste de vazamento de assento
Atualize registros de manutenção
Questões e soluções comuns
| Provérbio | Provavelmente | causa |
|---|---|---|
| Torque de operação alta | Inchaço ou detritos do assento | Limpe e inspecionar o assento |
| Vazando no STEM | Embalagem desgastada ou O-rings | Substitua as vedações |
| Vazamento de assento | Assento danificado ou borda do disco | Substitua o assento ou o disco de ressurgir |
| Caça ao atuador | Configuração incorreta do posicionador | Recalibrar controles |
A maioria das válvulas de água vive no subsolo. Isso cria desafios e requisitos únicos.
Seleção da caixa de válvulas
Tamanho da caixa para operação de válvula completa
Permitir espaço para balanço de chave
Garanta a drenagem no fundo
Use capas com classificação de tráfego em estradas
Extensão Sistemas de fuso
Para instalações profundas, os fusos de extensão permitem que os operadores trabalhem no nível do solo. Os principais componentes incluem:
Eixo do fuso : geralmente aço quadrado de 2 polegadas
Juntas universais : acomodar o desalinhamento
Suportes de guia : apoiar vãos longos
Porca de operação : interfaces com haste de válvula
Dicas de instalação:
Apoie os fusos a cada 10 pés
Use aço inoxidável em solo corrosivo
Proteger com manga de PVC
Incluir indicador de posição na superfície
Requisitos de enterro direto
Aplique revestimento extra ao corpo da válvula
Use prendedores de aço inoxidável
Instale a proteção catódica, se necessário
Marque a localização com o fio tracer
Documentar coordenadas GPS
A operação rápida economiza tempo, uma curva de 90 graus abre ou fecha a válvula completamente. Durante emergências como os intervalos principais da água, os operadores podem isolar seções em segundos. Compare isso com as válvulas de portão que requerem mais de 50 voltas - minutos críticos salvos quando a água está inundando ruas.
Design simples significa confiabilidade menos peças significam menos falhas. Uma válvula borboleta possui essencialmente três partes móveis: o disco, o caule e o atuador. As válvulas de portão têm caules, portões, assentos, guias e muito mais. Cada peça adicional é um ponto de falha potencial.
Alta capacidade de fluxo Quando aberto, o disco apresenta obstrução mínima. A água flui quase tão livremente quanto através do tubo reto. Comparação de capacidade de fluxo para válvulas de 24 polegadas:
| Tipo | de | solução |
|---|---|---|
| Borboleta | 13.000 | 29.000 |
| Portão | 14.500 | 32.400 |
| Globo | 8.000 | 17.900 |
| Bola | 13.500 | 30.200 |
Versatilidade em operação, eles funcionam igualmente bem para:
Complete desligamento
Trenação de fluxo (dentro dos limites)
Controle de pressão
Assistência da válvula de retenção
Controle automatizado
Design de economia de espaço em cofres de válvula apertado, tamanho de tamanho. Uma válvula de borboleta de 36 polegadas precisa de cerca de 16 polegadas de comprimento. Uma válvula de porta equivalente precisa de 36 polegadas ou mais. Isso significa:
Cofres menores
Acesso mais fácil para manutenção
Espaço para outro equipamento
Custos de construção mais baixos
Economia inicial de custos
A vantagem do preço se torna dramática com o tamanho:
| Tipo | de | válvula | Valor CV |
|---|---|---|---|
| 12 polegadas | US $ 2.500 | $ 3.200 | 22% |
| 24 polegadas | US $ 8.000 | US $ 12.000 | 33% |
| 36 polegadas | US $ 18.000 | US $ 35.000 | 49% |
| 48 polegadas | US $ 32.000 | US $ 68.000 | 53% |
Economia de instalação
O peso mais leve reduz os requisitos de guindaste
A instalação mais rápida economiza horas de trabalho
Conjunto de velocidades mais simples de alinhamento
Menos parafusos para apertar
Nenhuma ferramenta de instalação especial necessária
Benefícios de custo operacional
A economia de energia aumenta com o tempo. Uma estação de bomba típica com dez válvulas de borboleta em vez de válvulas de portão pode economizar:
50 psi menos queda de pressão do sistema
Redução de 15% no poder de bombeamento
Economia anual de eletricidade de US $ 25.000
Custos de manutenção do motor mais baixos
Valor do ciclo de vida
Os desenhos excêntricos duplos modernos duram 25 a 30 anos com manutenção mínima. O assento pode precisar de substituição uma vez. Os custos totais do ciclo de vida geralmente funcionam 40% menos que as válvulas de portão comparáveis quando você considera:
Preço de compra
Trabalho de instalação
Consumo de energia
Despesas de manutenção
Peças de reposição
Os requisitos de fluxo vêm em primeiro lugar
Comece calculando suas necessidades de fluxo:
Pico de vazão da demanda
Condições mínimas de fluxo
Planos de expansão futuros
Requisitos de fluxo de incêndio
Tamanho da válvula para velocidade de 5-7 pés/s na velocidade normal. Velocidades mais altas causam erosão; Velocidades mais baixas permitem o acúmulo de sedimentos.
As classificações de pressão devem atender às necessidades do sistema
Não especifique demais. Classes de pressão comuns para sistemas de água:
| Fluxo de 5 psi Drop (GPM) | Tamanho | do |
|---|---|---|
| PN 10 | 145 psi | Rede de distribuição |
| Pn 16 | 232 psi | Linhas de transmissão |
| PN 25 | 363 psi | Descarga da bomba |
| PN 40 | 580 psi | Sistemas de alta pressão |
Considerações de faixa de temperatura
A maioria dos sistemas de água opera entre 35-80 ° F. Mas considere:
Mínimos de inverno em locais expostos
Aquecimento solar em instalações acima do solo
Os sistemas de água quente precisam de assentos especiais
Efeitos de expansão térmica em tubulações longas
Requisitos de classificação de fechamento
Aplicações diferentes precisam de níveis de tensão diferentes:
Classe VI : Isolamento crítico e apertado de bolhas
Classe V : vazamento mínimo, isolamento geral
Classe IV : Serviço Comercial Padrão
EN12266-A : padrão europeu de queda
A frequência de operação afeta o design
As válvulas de operação diária precisam:
Atuadores robustos
Assentos endurecidos
Revestimentos resistentes ao desgaste
Controles automatizados
As válvulas de isolamento operadas anualmente podem usar:
Operação manual
Materiais padrão
Projetos básicos de assento
Operação manual
Pequenas válvulas (até 12 polegadas) usam alças de alavanca. Puxe a alavanca de 90 graus - simples e confiável. Válvulas maiores precisam de vantagem mecânica.
Operadores de engrenagem de minhocas
Multiplique o torque por 40: 1 ou mais
O bloqueio automático impede o movimento indesejado
Inclua indicadores de posição
Adequado de até 48 polegadas de válvulas
O volante típico de volta para a operação total:
Válvula de 12 polegadas: 45 voltas
Válvula de 24 polegadas: 80 voltas
Válvula de 36 polegadas: 125 voltas
Atuadores elétricos
Os sistemas de água modernos usam cada vez mais atuadores elétricos para:
Operação remota das salas de controle
Integração com sistemas SCADA
Controle preciso de fluxo
Gerenciamento de pressão automática
Principais especificações:
Sinal de controle : 4-20mA padrão
Poder : 120VAC, 240VAC ou 480VAC
Ciclo de serviço : considere a frequência de operação
Classificação Ambiental : NEMA 4x Mínimo
Backup de bateria : para válvulas críticas
Atuadores pneumáticos
Operação de ar comprimido oferece:
Operação mais rápida (2-5 segundos)
Opções de retorno de primavera seguras à falha
À prova de explosão sem gabinetes especiais
Controle de modulação simples
Requisitos:
Abastecimento de ar limpo e seco
80-100 psi típico
Reservatório aéreo de backup
Unidades de regulador de filtro
Atuadores hidráulicos
Para as aplicações mais altas de torque:
Válvulas de pipeline mais de 48 polegadas
Serviço de alta pressão
Instalações enterradas
Sistemas de fechamento de emergência
Awwa C504 padrão
Isso abrange válvulas de borboleta com revestimento de borracha 3 polegadas e mais. Requisitos -chave:
Procedimentos de teste de pressão
Padrões mínimos de materiais
Especificações dimensionais
Critérios de desempenho
Certificação NSF/ANSI 61
Todos os materiais que contatam a água potável devem cumprir:
Conteúdo de chumbo abaixo de 0,25%
Sem lixiviação química prejudicial
Testes de terceiros necessários
Auditorias anuais mantêm a certificação
Padrão de montagem ISO 5210
Para anexo do atuador:
Padrões de flange padronizados
Conduzir dimensões de acoplamento
Posicionar requisitos de feedback
Especificações de transmissão de torque
Resumo dos requisitos de teste:
| tubo | Tamanho | da |
|---|---|---|
| Teste de casca | 1.5x Pressão nominal | Sem vazamento visível |
| Teste de assento | 1.1x Pressão nominal | Vazamento permitido por classe |
| Operacional | 100 ciclos | Operação suave |
| Revestimento | NSF 61 | Passar testes de extração |
A água do seu bairro chega através de uma rede cuidadosamente controlada. As válvulas de borboleta gerenciam todas as etapas da estação de tratamento para tocar.
Isolamento da linha de serviço
Toda conexão com as principais necessidades de capacidade de isolamento. Válvulas de borboleta deixam equipes:
Desligue o serviço para não pagamento
Isolar edifícios para reparos de encanamento
Impedir que a contaminação faça refluxo
Controle nova ativação de conexão
A instalação típica usa válvulas de 4 ou 6 polegadas com:
Corpo de estilo LUG para serviço sem saída
Assentos de EPDM para resistência ao cloro
Bloqueios de quarto de volta para segurança
Indicadores de posição para verificações de status
Gerenciamento de zona de pressão
As cidades dividem os sistemas de água em zonas de pressão. Muita pressão quebra tubos e acessórios. Muito poucas folhas pisos superiores secam. Válvulas de borboleta nos limites da zona:
Manter diferenciais de pressão adequados
Permitir o isolamento da zona para manutenção
Evite picos de alta pressão
Ativar conexões cruzadas de emergência
Controle de conexão cruzada
Prevenir a contaminação requer colocação estratégica da válvula:
| borboleta | Válvula | Válvula |
|---|---|---|
| Conexões industriais | Isolar a contaminação potencial | 6 '-12 ' |
| Complexos hospitalares | Separar oferta crítica | 8 '-16 ' |
| Instalações químicas | Isolamento de emergência | 4 '-10 ' |
| Sistemas de irrigação | Isolamento sazonal | 12 '-24 ' |
Configurações da estação de medidores
Grandes usuários precisam de conexões medidas. As válvulas de borboleta fornecem:
Isolamento a montante para serviço de medidor
Controle a jusante para teste
Recursos de ignição durante a manutenção
Assistência à regulação da pressão
Sistemas de admissão de água do mar
As plantas de dessalinização costeira enfrentam desafios únicos. A água do mar corRa tudo. O crescimento marinho entupida tubos. As válvulas de borboleta devem lidar com as duas.
Requisitos de material:
Corpos de aço inoxidável super duplex
Discos de bronze de alumínio de níquel
PTFE ou assentos de borracha
Sistemas de proteção catódica
Revestimentos anti-fitulantes
Configuração típica:
Diâmetro de 48-72 polegadas
Design excêntrico duplo
Atuadores elétricos com energia de backup
Monitoramento de posição para SCADA
Transmissão de água bruta
Mover água não tratada da fonte para a planta exige:
Válvulas de grande diâmetro (36-96 polegadas)
Designs resistentes a detritos
Assentos robustos manuseando sedimentos
Materiais resistentes à corrosão
As válvulas de borboleta se destacam aqui porque elas:
Passar detritos sem entupir
Operar apesar do acúmulo de sedimentos
Custa menos do que alternativas
Instale em pipelines existentes
Plantas de tratamento de águas residuais
Desafios diferentes da água limpa:
| Economia | Classificação | RATAÇÃO |
|---|---|---|
| Canais influentes | Lidar com detritos e coragem | Assentos reforçados |
| Bacias de aeração | Resistir ao crescimento biológico | Revestimentos especiais |
| Linhas de digestor | Gerencie o lodo grosso | Aumento da folga |
| Descarga de efluentes | Atender aos requisitos de licença | Desligamento apertado |
Manuseio industrial de água
As fábricas precisam de água confiável para:
Maquiagem da torre de refrigeração
Processar abastecimento de água
Sistemas de proteção contra incêndio
Descarga de águas residuais
As válvulas de borboleta fornecem:
Opções de compatibilidade química
Confiabilidade de alto ciclo
Capacidade de controle automatizado
Função de desligamento de emergência
As válvulas de borboleta nos sistemas de abastecimento de água representam uma das soluções elegantes da engenharia - simples em conceito, mas sofisticado na aplicação. Desde o momento em que a água deixa as estações de tratamento até atingir sua torneira, essas válvulas versáteis garantem entrega segura e confiável.
Exploramos como a operação de trimestre e o design compacto deles os tornam ideais para a infraestrutura de água. O mecanismo de disco rotativo fornece excelente controle de fluxo, minimizando a perda de pressão. Seja uma pequena conexão de serviço ou uma grande transmissão principal, há uma configuração de válvula borboleta que se encaixa.
Os principais benefícios para a infraestrutura de água se destacam claramente. Eles custam menos do que as válvulas do portão, especialmente em tamanhos grandes, onde as economias atingem 50% ou mais. Eles instalam mais rápido, operam mais rapidamente e exigem menos manutenção. Os projetos duplos excêntricos comuns em sistemas municipais equilibram perfeitamente o desempenho e a economia.
A seleção e manutenção adequadas determinam o sucesso. Escolha o tamanho certo, a classificação de pressão e os materiais para sua qualidade específica da água. Siga os procedimentos de instalação com cuidado. Manter horários regulares de exercícios. Com essas práticas, as válvulas de borboleta oferecem décadas de serviço confiável.
O gerenciamento moderno da água depende desses cavalos de trabalho. À medida que as cidades crescem e a água se torna mais preciosa, o controle de fluxo eficiente se torna crítico. As válvulas de borboleta continuarão evoluindo - atuadores inteligentes, materiais avançados e integração da IoT prometem desempenho ainda melhor. No entanto, a elegância fundamental de um disco girando em um tubo para controlar o fluxo de água permanece inalterado.
